保養 - BMW R nineT(R9T) 調整汽門間隙 | 汽門間隙 | 雙缸平衡 | 煞車液壓油

客戶冒雨前來留車做 50,000 KM 的保養...

準備做 50,000 KM 保養的 BMW R nineT(R9T)
準備做 50,000 KM 保養的 BMW R nineT(R9T)

延伸閱讀: BMW R nineT 大保養檢驗項目


汽門間隙

以專用工具取下點火考爾
須以專用工具取下的點火考爾

左缸主考爾本體有些許油漬
左缸主考爾本體有些許油漬附著

原廠的墊片可重複使用數次, 但若下次保養時再有類似狀況, 會建議將汽門蓋及火星塞孔墊片全數換新...

堪用的火星塞
間隙接近上限、堪用的火星塞

根據 BMW 建議的保養項目表, 火星塞每 40,000 KM 才需要更換, 但是... 這 4 顆拆下的火星塞僅使用約 10,000 KM 而已, 其電極間隙已經快接近上限 - 間隙梢大

參考: 新款車為了通過嚴苛的廢氣排放標準, 其空燃比皆偏稀, 導致較高的燃溫, 這樣嚴苛的環境會快速縮短火星塞的可使用里程

量測各汽門的間隙
量測各汽門的間隙

正常磨損的 rocker arm
正常磨損的 rocker arm

特寫磨損部位
特寫磨損部位

清潔接合面
清潔接合面

裝回清潔後的墊片
裝回清潔後、繼續沿用的墊片

依規範扭力值鎖緊汽門蓋固定螺絲
依規範扭力值鎖緊汽門蓋固定螺絲

待清潔電極的火星塞
待清潔電極的火星塞

清潔完畢
電極清潔完畢

清潔考爾
清潔考爾本體 & 端子

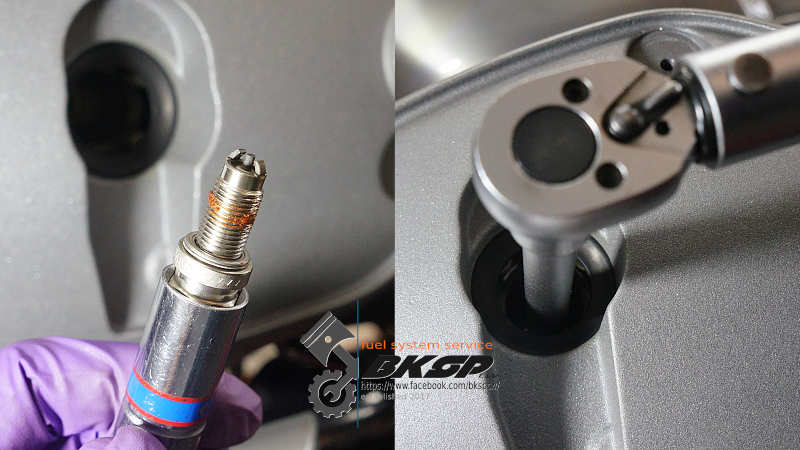

鎖緊火星塞至指定扭力值
鎖緊火星塞至指定扭力值


煞車液壓油

準備更換前後煞車迴路的液壓油
準備循環更換前後煞車迴路的液壓油

前煞車迴路

拆下待清潔的油杯蓋分件
拆下待清潔的油杯蓋分件

抽掉舊油並清潔油杯
抽掉舊油並清潔油杯

循環換掉數次液壓油
循環換掉數次液壓油後裝回清潔過的油杯蓋分件

以指定的扭力值鎖緊放氣螺絲
以指定的扭力值鎖緊放氣螺絲

後煞車迴路

接下來處理後煞車迴路
接下來開始更換後煞車迴路的液壓油

清潔油杯
清潔油杯

裝回油杯蓋分件
同樣的, 以新鮮液壓油循環數次後, 裝回油杯蓋分件並鎖緊放氣螺絲


雙缸平衡

調整左右雙缸的負壓值
調整左右雙缸的負壓值 - 雙缸平衡

透過專有系統輔助作業
透過專有系統輔助作業

BMW R nineT(R9T) 需要透過檢測儀器才能做雙缸平衡, 無法像其他車種那樣掛上負壓表就可以作業...

須更換的右缸負壓檢測閥橡膠蓋
須更換的右缸負壓檢測閥橡膠蓋 - 輕微滲漏

換上自製的 "橡膠管蓋"
換上自製的 "橡膠管蓋" :-)


ECU 錯誤碼

引擎及儀表總成有錯誤碼
引擎及儀表總成這 2 個模組有錯誤碼產生

引擎部份的錯誤碼
引擎部份的錯誤碼 - 共有 5 筆

除了 1 筆與含氧感知器(O2 sensor)相關, 其餘皆是排氣閥門相關

O2 sensor 相關的異常碼
O2 sensor 相關的異常碼

儀表總成部份的錯誤碼
儀表總成部份的錯誤碼 - 轉速訊號

指定下次保養的里程 & 日期
指定下次保養的里程 & 日期


油品

更換油品時必備 - 乾淨的油盆
更換油品時必備 - 乾淨的油盆

引擎機油、濾芯

墊片膠
呃... 墊片膠?! @_@

清潔洩油螺絲 & 更換墊片
清潔洩油螺絲 & 更換墊片

鎖緊洩油螺絲至規範扭力值
纏上止洩膠帶後, 鎖緊洩油螺絲至規範扭力值

之前保養時拆下的洩油螺絲也是有塗抹墊片膠; 但是根據記錄, 清除洩油螺絲上的墊片膠後, 並沒有再塗上新的墊片膠, 而這次拆下的洩油螺絲又有墊片膠...?! 因此此次鎖回洩油螺絲之前, 先纏上止洩膠帶再鎖回

參考: 除非洩油口的螺牙或接合面有損傷, 否則只要鋁墊片有換新、且確實鎖緊至指定的扭力值, 那麼洩油螺絲是無須塗抹墊片膠, 或纏繞止洩膠帶的!

清潔機油濾芯接合面
清潔機油濾芯接合面

以指定扭力值鎖緊機油濾芯
以指定的扭力值鎖緊機油濾芯

清潔注油口外蓋及周遭部位
清潔注油口外蓋及周遭部位

變速箱齒輪油

漏下明顯變色的齒輪油
漏下已明顯變色的齒輪油

清潔 & 更換耗材
清潔 & 更換耗材 - 洩油 & 注油口螺絲

清潔
清潔

鎖緊各螺絲至制定的扭力值
鎖緊各螺絲至制定的扭力值

終傳齒輪油

塗抹油脂的輪框固定螺絲
塗抹油脂的輪框固定螺絲... -_-

翻遍 BMW R nineT(R9T) 的維修手冊, 內文並沒有任何註明、標示這些螺絲需要塗油脂欸!...

清潔注油口周遭部位
清潔注油口周遭部位

漏掉齒輪油
漏掉看起來乾淨的齒輪油

清潔洩油螺絲並更換 O-Ring
清潔洩油螺絲並更換 O-Ring

注入新鮮的齒輪油並鎖緊各固定螺絲至規範扭力值
注入適量新鮮的齒輪油, 並鎖緊各固定螺絲至規範扭力值

清潔輪框固定螺絲
清潔輪框固定螺絲

清潔輪框上的油脂
清潔輪框固定孔內的油脂

依序鎖緊各固定螺絲至指定扭力值
依序鎖緊各固定螺絲至指定扭力值

變速箱漏下的齒輪油內有少量的金屬粉
變速箱漏下的齒輪油內有少量的金屬粉, 及數條長約 1 mm 的金屬片


試車

做完 50,000 KM 保養項目、準備試車的 BMW R nineT(R9T)
做完 50,000 KM 保養項目、準備上路試車的 BMW R nineT(R9T)

所有保養的項目皆正常運作, 騎乘感想與上次試車時相同 - 扭力足、外觀性格的一台車 :-)

再檢測錯誤碼

未再出現 O2 sensor 相關的錯誤碼
未再出現 O2 sensor 相關的錯誤碼

根據取得的 ECU 錯誤碼判斷 - 可能是排溫較高, 加上原地怠速及稍高的引擎溫度, 導致 O2 sensor 作動不良; 若未來再出現此問題且越來越頻繁, 那麼會建議做更深入的檢測...
