保養 - BMW R nineT(R9T) 調整汽門間隙 | 汽門間隙 | 雙缸平衡 | 發電機皮帶 | 煞車液壓油 | 活性碳罐

客戶來訊告知他的 BMW R nineT(R9T) 里程將滿 40,000 KM, 除了依據原廠建議的保養項目保養外, 尚有其他零件需要更換...

待調整汽門間隙等保養的 BMW R nineT(R9T)
待調整汽門間隙等保養的 BMW R nineT(R9T)

延伸閱讀: BMW R nineT 大保養檢驗項目


車輛概況

待換上的零件
待換上的零件 - 火星塞、離合器總幫油杯蓋總成、發電機皮帶

左缸的墊片處有滲油的情況 #1
左缸的墊片處有滲油的情況 #1

左缸的墊片處有滲油的情況 #2
左缸的墊片處有滲油的情況 #2


發電機皮帶

原廠改裝品 - 汽門蓋的零配件
原廠改裝品 - 汽門蓋的零配件

點火考爾

以專用工具退出筆型考爾
以專用工具退出筆型考爾

左右缸的考爾(上)都有被撬的傷痕
左右缸的考爾(上)都有被撬的傷痕

火星塞

火星塞電極狀況
火星塞電極狀況

Denso IU27 的規格表
Denso IU27 的規格表

主火星塞裝的是 Denso 的 IU27; 拆下的時候並沒有想太多, 只是有點怪怪的 - IU27 應該是對應 CR9EIX 之類的銥合金火星塞才是, 怎麼會是拿來替代 MAR8B-JDS?

作業空檔時查了一下資料才知道不得了 - IU27 並沒有出 Hex 14mm 的尺寸, 市面上販售的都是 16mm, 那麼拆下的這 2 顆 14mm IU27 是怎麼生出來的??! @_@

加工過的火星塞

經過機械加工的火星塞
經過機械加工的火星塞

在好奇心驅使下把這 2 顆 14mm 的 Denso IU27 火星塞拿來仔細端詳... 原來 - 這些火星塞已經被拿去加工過, 把 hex head 各面銑掉 1mm, 這才能讓 IU27 得以裝上 R nineT!

據不精確的目視, hex head 的最薄壁厚約還有 2mm 左右, 如果火星塞久未拆卸且又沒塗所謂的 "防卡劑"(如銅膏), 那麼... 很有可能會遇到火星塞無法拆卸的窘況 ;-)

所有火星塞的電極狀況
所有火星塞的電極狀況

發電機皮帶

拆下舊的原廠皮帶
拆下舊的原廠皮帶

舊皮帶的內側已經開始 "起毛"
舊皮帶的內側已經開始 "起毛"/脫線

清潔
清潔

比較新(上)舊(下)發電機皮帶
比較新(上)舊(下)發電機皮帶

皮帶換裝完畢!
皮帶換裝完畢!


汽門間隙

拆下汽門蓋準備量測/調整汽門間隙
拆下汽門蓋準備量測/調整汽門間隙

量測各汽門的間隙值
量測各汽門的間隙值

更換間隙不在規範值內的汽門填隙片
更換間隙不在規範值內的汽門填隙片

清潔接合面
清潔接合面

清潔、沿用汽門蓋 & 火星塞孔墊片
清潔、沿用汽門蓋 & 火星塞孔墊片

清潔接合面
清潔接合面

依原廠規範扭力值鎖緊汽門蓋固定螺絲
依原廠規範扭力值鎖緊汽門蓋固定螺絲


離合器總幫油杯蓋總成

客戶告知 - 油杯蓋會滲油
液壓油會從油杯蓋的接合處滲出

客戶告知 - 液壓油會從油杯蓋的接合處滲出, 前手先幫他塗抹墊片膠暫時解決滲油的問題; 原先打算買橡膠膜回來更換, 但因為橡膠膜沒有單賣的關係, 所以僅能買總成回來...

塗抹墊片膠的油杯橡膠膜
塗抹墊片膠的油杯橡膠膜

等待刮除殘膠的油杯
等待刮除殘膠的油杯

除膠、清潔完畢!
除膠、清潔完畢!

換上全新的原廠油杯蓋總成
換上全新的原廠油杯蓋總成


前後煞車液壓油

後煞車迴路

準備循環更換後煞車迴路的液壓油
準備循環更換後煞車迴路的液壓油

抽乾舊液壓油、清潔油杯
抽乾舊液壓油、清潔油杯

循環更換液壓油數次後裝回清潔後的油杯蓋分件
循環更換液壓油數次後, 裝回清潔後的油杯蓋分件

鎖緊卡鉗放氣螺絲至指定扭力值
鎖緊卡鉗放氣螺絲至指定扭力值

前煞車迴路

接下來循環更換前煞車迴路的液壓油
接下來循環更換前煞車迴路的液壓油

待清潔的油杯分件
待清潔的油杯分件

清潔油杯 #1
清潔油杯 #1

清潔油杯 #2
清潔油杯 #2

清潔油杯接合面
清潔油杯接合面

管路內有未排掉的空氣
在循環更換液壓油的過程中, 有些許氣泡自總幫冒出...

裝回油杯的各分件
裝回油杯的各分件

以制定扭力值鎖緊放氣螺絲
以制定扭力值鎖緊放氣螺絲


活性碳罐

已經完全結塊、凝結的活性碳
已經完全結塊、凝結的活性碳

需要另外安置的模組
看到這顆大頭就頭大 - 要幫他找個家才行...

藏身處找到了!
大頭的藏身處找到了! ;-)
(還需要再微調)

ServoBuddy

準備搬家的 ServoBuddy
準備搬家的 ServoBuddy

借用自活性碳罐固定支架
借用自活性碳罐固定支架

ServoBuddy 的新家
ServoBuddy 的新家

依規範扭力鎖緊油箱各固定螺絲
依規範扭力鎖緊油箱各固定螺絲


空氣濾芯

準備清潔、保養的空濾
準備清潔、保養的空濾

這... 怎麼有這麼髒的空濾?
這... 怎麼有這麼髒的空濾? 都騎去 off-road? XD

特寫髒污的空濾
特寫髒污的空濾

去除空濾內的塵土 #1
去除空濾內的塵土 #1

去除空濾內的塵土 #2
去除空濾內的塵土 #2

my! 怎麼可以有這麼多塵土?
my! 怎麼可以有這麼多塵土?

清潔、保養完的空濾
清潔、保養完的空濾


雙缸平衡

雙缸平衡作業中 #1
雙缸平衡作業中 #1

雙缸平衡作業中 #2
雙缸平衡作業中 #2

設定下次的保養日期、里程
設定下次的保養日期、里程


油品類

引擎機油、機油濾芯

漏掉舊引擎機油
漏掉舊引擎機油

洩油螺絲似乎有點不一樣?
洩油螺絲似乎有點不一樣? ... 墊片膠! @_@

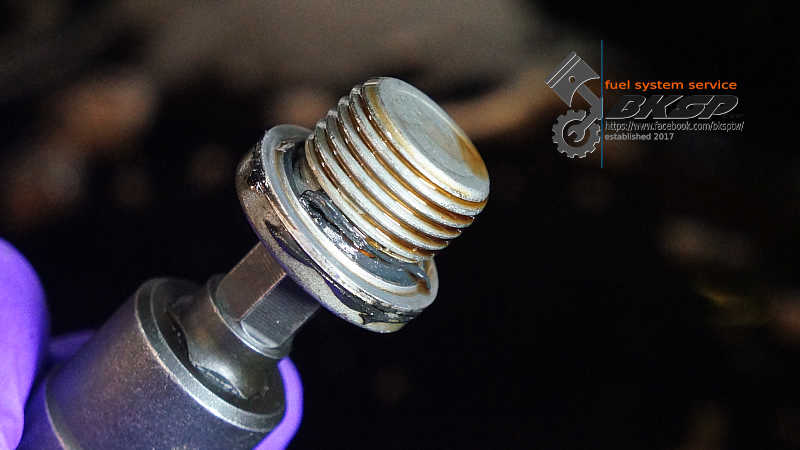

特寫塗了墊片膠的洩油螺絲
特寫塗了墊片膠的洩油螺絲

每次換引擎機油的時候連同鋁墊片也須更換!
鋁墊片是耗材, 每次換引擎機油的時候須連同鋁墊片一併更換!

拋除殘留的墊片膠
拋除殘留的墊片膠

清潔機油濾芯座
清潔機油濾芯座

將機油濾芯鎖緊至指定扭力值
將機油濾芯鎖緊至指定扭力值

清潔洩油口後鎖緊洩油螺絲
清潔洩油口後鎖緊洩油螺絲

清潔注油口、O-Ring、外蓋
清潔注油口、O-Ring、外蓋

漏下的機油內有少量的金屬殘屑
漏下的機油內有少量的金屬殘屑

變速箱齒輪油

變速箱的注油口螺絲
變速箱的注油口螺絲

嗯?! 又是墊片膠!!?
嗯?! 又是墊片膠!!?

鋁墊片是一次性消耗品, 務必每拆即換!
鋁墊片是一次性消耗品, 務必每拆即換!

清潔、更換耗材
清潔、更換耗材

清潔洩油口後鎖緊洩油螺絲
清潔洩油口後鎖緊洩油螺絲

倒入指定容量的齒輪油後鎖緊固定螺絲
倒入指定容量的齒輪油後鎖緊固定螺絲

終傳齒輪油

清潔注油口螺絲
清潔注油口螺絲
(銅墊片可視狀況繼續沿用)

漏掉舊齒輪油
漏掉舊齒輪油

清潔洩油螺絲 & O-Ring
清潔洩油螺絲 & O-Ring

鎖緊洩油螺絲後注入指定容量的齒輪油
鎖緊洩油螺絲後注入指定容量的齒輪油

清潔注油口並鎖緊注油口螺絲
清潔注油口並鎖緊注油口螺絲

輪框固定螺絲依規範塗上螺絲膠
輪框固定螺絲依規範塗上螺絲膠

2 階段上扭力
2 階段上扭力


試車

BMW R nineT(R9T) 保修後實際上路試車
BMW R nineT(R9T) 保修後實際上路試車

所有保修的項目經實際上路測試皆正常運作; 拜低轉高扭力設定之賜, 引擎在低轉時的加速感極佳, 因妥善調整過雙缸平衡的關係, 試車期間並無發生任何 "打嗝、遲滯" 的情況

比較特殊的是 - 這台 BMW R nineT(R9T) 的前後懸吊已改成國內知名品牌的懸吊系統; 低速行駛的時候因為懸吊偏高速設定的關係, 較會有彈跳感, 但是只要速度一上來, 取而代之的是扎實感



(本 BKSPtw Blog 內任何一篇文章皆可自由轉載, 但是煩請註明出處並附上文章連結. 感謝!)

若各位朋友有任何保養/維修的需求, 歡迎來電或者留言詢問. Thanks!
