客戶留下這台里程 4 萬出頭的 Yamaha MT-09 要做例行保養, 及換掉已經脆化的方向燈...

要做例行保養、改裝的 Yamaha MT-09
要做例行保養、改裝的 Yamaha MT-09

延伸閱讀: Yamaha FZ-09 / MT-09 大保養檢驗項目


車輛概況

準備移除的電器之一 - 無線電
準備移除的電器之一 - 無線電

客戶告知車上的無線電、行車記錄器及 USB 充電座皆須移除

磨損的前齒盤
磨損的前齒盤, 建議可以準備編預算更換了...

電池狀況 OK
電池狀況 OK


電系

環保材質的線材
環保材質的線材... -_-

一團亂的搭線
一團亂的搭線 - 行車記錄器搭一次, 胎壓監測器再搭一次!

大燈總成上的定位燈電源線被搭了 2 次線, 行車記錄器搭了一次, 胎壓監測器再搭一次; 其中行車記錄器的電源搭接方式最為粗暴 - 剪線! -_-

前方向燈

客供品 - LED 方向燈
客供品 - LED 方向燈

嚴重脆化、斷裂的方向燈
嚴重脆化、斷裂的方向燈

沿用原廠方向燈的接頭
沿用原廠方向燈的接頭, 避免修改車上的原廠線路

另外拉設的電源線 (橘色線
日行燈 & 胎壓監測器的電源線 (橘色線

換掉燒毀的定位燈
換掉燒毀的定位燈 (左右兩側皆燒毀

整併胎壓監測器的供電來源
將胎壓監測器的供電與方向燈的日行燈整併在一起

胎壓監測器的保險絲已有鏽蝕的情況, 為避免鏽蝕過於嚴重而影響到供電, 所以將胎壓監測器的電源與方向燈的日行燈電源整併在一起...

測試前 LED 方向燈
測試前 LED 方向燈

車上的方向燈閃爍器是鎢絲燈泡專用的款式, 當鎢絲燈泡換成 LED 時, 閃爍的頻率會變快; 與客戶溝通後決定將閃爍器換成電子式 - 無論鎢絲燈泡或者 LED 燈泡皆可維持固定的閃爍頻率, 但是因為接腳不同的關係, 車上的接頭 pin 腳會需要修改過...

後方向燈

修改閃爍器接頭的 pin 腳
修改閃爍器接頭的 pin 腳

額外拉設後方向燈的日行燈電源
額外拉設後方向燈的日行燈電源 (橘色線

換掉已經燒毀的牌照燈泡
換掉已經燒毀的牌照燈泡

測試安裝完的 LED 方向燈
測試安裝完的 LED 方向燈

後方向燈並非直接點亮, 而是呈現 "掃描" 效果, 且具有自動閃爍的功能, 如果方向燈閃爍器點亮(送電)的時間不夠久, 或者太久, 皆會影響到後方向燈的呈現效果; 還好換上的電子式閃爍器可以完美與此方向燈批配 :-)

整理後方向燈的電源線路
整理後方向燈的電源線路

後視鏡

換掉外觀氧化的後視鏡
換掉外觀氧化的後視鏡

沿用舊底座
沿用舊底座

歪斜的護弓
歪斜的護弓

儘量與左側對稱
儘量調成與左側對稱...


汽門間隙

髒污的空氣濾芯
髒污的空氣濾芯

龜裂的負壓檢測閥橡膠蓋
節汽門總成上的負壓檢測閥橡膠蓋皆已龜裂

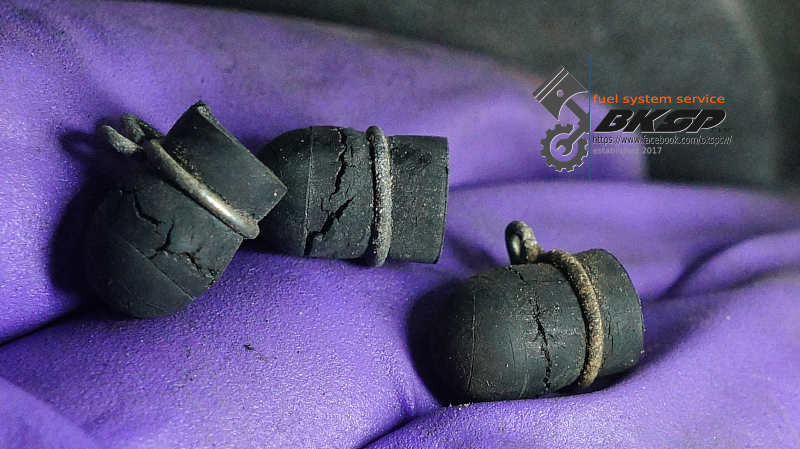

特寫龜裂的負壓檢測閥橡膠蓋
特寫龜裂的負壓檢測閥橡膠蓋

有點髒的蝴蝶閥
有點髒的蝴蝶閥

前置作業:冷卻液

準備漏掉冷卻液、拆下水冷排
準備漏掉冷卻液、拆下水冷排

洩水螺絲在哪?
欸? 洩水螺絲在哪??!

固定在水幫浦本體上的 "防倒球"
固定在水幫浦本體上的 "防倒球"

這個 "防倒球" 設計的固定方式應該有問題 - 怎麼會是鎖在水幫浦的本體上?!

如果該防倒球受到擠壓, 這些力量會全部由水幫浦承擔; 問題是, 水幫浦並非結構件, 如果擠壓的力量太大, 防倒球鎖在水幫浦上的鎖點是會崩裂掉的!

改用其他方式漏掉冷卻液
改用非正規的方式漏掉冷卻液

前置作業:汽門蓋等零組件

第 3 缸的考爾有沾到些許機油
第 3 缸的考爾有沾到些許機油

待清潔的作業區域
待清潔的作業區域

清潔汽門蓋及周遭部位
清潔汽門蓋及周遭部位

清潔
清潔...

火星塞電極稍有輕微燒熔的情況
火星塞電極稍有輕微燒熔的情況

量測汽門間隙

汽門蓋
汽門蓋

判斷堪用的正時鏈條止擋膠塊
輕微磨損、堪用的正時鏈條止擋膠塊

凸輪的外觀無異常
凸輪的外觀無發現異常

量測各汽門間隙中
量測各汽門間隙中

調整汽門間隙

拆下凸輪軸
進、排氣凸輪軸 & 凸輪軸上蓋

磨損痕跡 #1
磨損痕跡 #1

磨損痕跡 #2
磨損痕跡 #2

磨損痕跡 #3
磨損痕跡 #3

與軸頸接觸的部位或多或少都有些許/輕微的磨損痕跡...

更換填隙片
更換填隙片

間隙超出規範的皆集中在排氣端, 6 個排氣汽門中有 4 個間隙過小

依序鎖緊各固定螺絲至指定扭力值
依序鎖緊各固定螺絲至指定扭力值

清潔接合面
清潔接合面

清潔、裝上新墊片 & 鎖緊固定螺絲
清潔、裝上新墊片 & 鎖緊固定螺絲

汽門正時

汽門正時 "跑" 掉了!
汽門正時 "跑" 掉了!

調整汽門間隙帶來另一個好處 - 裝回凸輪時可以一併校正因鏈條拉伸所造成的 "正時偏移", 也就是這裡說的 "汽門正時"...

以目前這台 Yamaha MT-09 為例, 其進氣端的凸輪因為正時鏈條拉伸, 使得汽門開啟的時機較原先設計慢了一些, 這時候就得在可能的範圍內將凸輪的正時調整至正確位置

設定正確的汽門正時
設定正確的汽門正時

組裝

清潔接合面
清潔接合面

換上全新的汽門蓋墊片
換上全新的汽門蓋墊片

依序鎖緊固定螺絲至指定扭力值
依序鎖緊汽門蓋固定螺絲至指定扭力值

3 顆火星塞全數換新
3 顆火星塞全數換新

清潔並更換墊片
清潔並更換墊片, 並鎖緊至指定扭力值

準備清潔的點火考爾
準備清潔的點火考爾

接點、外觀皆清潔完畢
接點、外觀皆清潔完畢


引擎冷卻液

裝回水冷排後準備清潔相關組件
裝回水冷排後準備清潔相關組件

清潔

注水口已有粉狀物附著
注水口已有粉狀物附著

水箱蓋的橡膠部位已有龜裂、變形的情況
水箱蓋的橡膠部位已有龜裂、變形的情況

特寫損壞的水箱蓋
特寫損壞的水箱蓋

待處理的副水箱
待處理的副水箱

倒掉舊冷卻液 & 清潔內外
倒掉舊冷卻液 & 清潔內外

新鮮冷卻液

確定冷卻管路耐壓正常
確定冷卻管路耐壓正常

準備加入新鮮引擎冷卻液
準備加入新鮮引擎冷卻液

排完空氣後加至最高液面
排完空氣後加至最高液面


三缸平衡

接上負壓表後準備調整三缸平衡
接上負壓表後準備調整三缸平衡

調整三缸平衡期間可以一併清潔噴油嘴、燃燒室
調整三缸平衡期間可以一併清潔噴油嘴、燃燒室 ;-)

調整三缸平衡中...
調整三缸平衡中...

破損的負壓檢測閥橡膠蓋
破損的負壓檢測閥橡膠蓋

換上新的橡膠蓋
換上新的橡膠蓋(紅色

集氣箱

集氣箱內有些許油漬
集氣箱內有些許油漬

清除油漬
清除油漬

清潔進氣導管
清潔進氣導管

清潔完後的 3 支進氣導管
清潔完後的 3 支進氣導管

清潔髒污的空氣濾芯
清潔髒污的空氣濾芯

此類一次性/拋棄式空濾若髒污不甚嚴重時, 可以考慮用氣槍吹掉表面的塵土; 但是如果太髒或者有油污附著, 則強烈建議予以換新!


機油、濾芯

漏掉舊機油
漏掉舊機油

用到非常極致的洩油螺絲墊片
用到非常極致的洩油螺絲墊片...

清潔

需要用工具才能取下的墊片
需要用工具才能取下的墊片

清潔接合面
清潔接合面

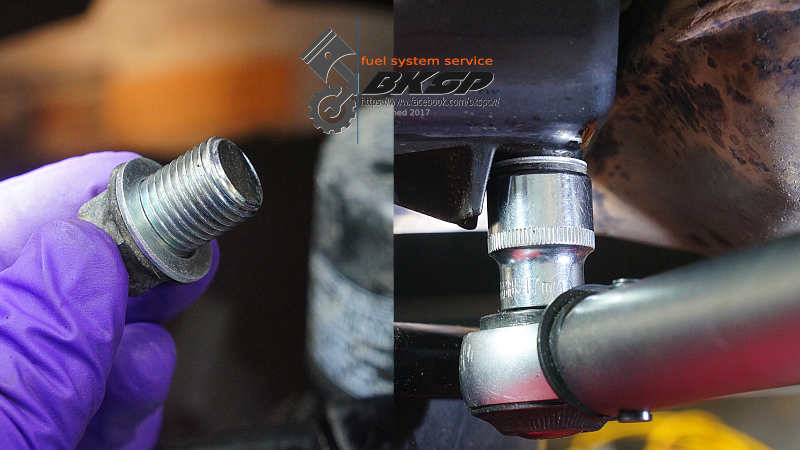

更換墊片並鎖緊洩油螺絲至規範扭力值
更換墊片並鎖緊洩油螺絲至規範扭力值

改裝的注油口外蓋

無法正常拆卸的注油口外蓋
無法正常拆卸的注油口外蓋

這顆改裝的注油口外蓋, 其中央部位的六角孔已經被挖成圓形, 也因此無法正常使用工具拆下該外蓋, 最後就只能拿鉗子用暴力的方式轉下這個外蓋

除了外蓋不好拆卸外, 原先必要配置的 O-Ring 也不見蹤影 -_-

缺少橡膠 O-Ring 的注油口外蓋
缺少橡膠 O-Ring 的注油口外蓋

清潔注油口
清潔注油口

漏下的機油內有少量的金屬粉
漏下的機油內有少量的金屬粉


煞車液壓油

準備循環換掉車上的舊煞車液壓油
準備循環換掉車上的舊煞車液壓油

後煞車迴路

準備抽掉舊液壓油
準備抽掉舊液壓油 & 清潔油杯分件

清潔油杯
清潔油杯

循環出數次液壓油後裝上清潔後的油杯分件
循環出數次液壓油後, 裝回清潔後的油杯分件

以指定扭力鎖緊放氣螺絲
以指定扭力鎖緊放氣螺絲

前煞車迴路

同樣的, 抽掉舊油、清潔油杯蓋分件
同樣的, 抽掉舊油、清潔油杯蓋分件

清潔油杯
清潔油杯

附著結晶的油杯蓋
附著結晶的油杯蓋

刮除結晶物、清潔油杯蓋
刮除結晶物、清潔油杯蓋

循環換油後裝回油杯蓋分件
循環換油後裝回油杯蓋分件

換掉已經鏽蝕的油杯蓋固定螺絲
換掉已經鏽蝕的油杯蓋固定螺絲

依規範扭力值鎖緊放氣螺絲
依規範扭力值鎖緊各放氣螺絲


試車

保修後準備外出試車
保修後準備外出試車

Yamaha MT-09 是一台很難慢慢騎的車... 油門稍微轉一下, 轉速很快就拉升至 4,000 RPM!

離合器碗公已經磨損、有間隙, 因此引擎一發動後, 即可明顯的聽到從變速箱部位傳出 "啦啦" 聲, 該異音只要拉離合器拉桿即會變小甚至消失, 但是一放拉桿異音就馬上又產生

除了怠速時有異音發出外, 實際上路試車時, 引擎轉速落在 2,500 RPM 上下, 右腳可以感受到從腳踏傳來陣陣的 "碰撞" 感; 此問題有可能是離合器碗公甚至離合器片所造成...

大油門時轉速拉昇很快、無遲滯, 但是如果慢慢轉油門, 轉速提昇並不是很順暢, 尤其在 2 - 3,000 RPM 這個區段內最為明顯, 可以感覺到輕微的頓挫感; 因為拆下的舊火星塞電極很白, 故判斷可能是混合比太稀

大燈燈泡

換掉近燈燒毀的大燈燈泡
換掉近燈燒毀的大燈燈泡

大燈在引擎發動後終於亮起了! :-)
大燈在引擎發動後終於亮起了! :-)
