準備調整汽門間隙等保養作業的 BMW R1150R |
延伸閱讀: BMW R1150R 大保養檢驗項目
概略車況
發電機皮帶
![]() |
發電機皮帶未發現有龜裂的情況 |
燃油管
![]() |
輕微損傷的燃油管快速接頭 O-Ring |
![]() |
回油管壓傷、變形 |
空氣濾芯
![]() |
髒污、建議更換的空濾 #1 |
![]() |
髒污、建議更換的空濾 #2 |
電池
![]() |
使用 3 年多、狀況不佳的電池 |
這顆使用了 3 年多的電池雖然內阻不高, 但是靜置隔夜後的未負載電壓僅有 12.41 VDC, 充電時電壓在 1 分內從 12.41 飆至 13.93 VDC!
未來騎車前須特別關注電壓 ;-)
煞車碟盤、來令片
![]() |
後煞車碟盤厚度 - 4.76 mm |
![]() |
還很厚的後煞車來令片 |
![]() |
右前煞車碟盤厚度 - 4.75 mm |
![]() |
左前煞車碟盤厚度 - 4.79 mm |
![]() |
前左右煞車來令片還很厚 |
避震器緩衝橡膠
![]() |
已脆化的前避震器緩衝橡膠 |
延伸閱讀: BMW R1150R 更換前避震器緩衝橡膠
點火考爾
![]() |
被撬過、有傷痕的點火考爾 (左缸) |
![]() |
左右缸裝的是不同料號的點火考爾... |
![]() |
料號雖然不同, 但一次側電阻值相近 |
火星塞
![]() |
積碳、電極稍微燒熔的第 2 火星塞 |
![]() |
火星塞大合照 |
汽門間隙
![]() |
拆汽門蓋準備量測、調整汽門間隙 |
![]() |
引擎保桿會干涉到作業... 拆! |
拆這台車的引擎保桿時才知道 - 居然有 4 根螺絲沒鎖緊甚至有鬆動的情況... 這種利用引擎掛點去固定保桿的方式須特別注意螺絲有無鎖緊!
![]() |
變形、破損的墊片 #1 |
![]() |
變形、破損的墊片 #2 |
![]() |
變形、破損的墊片 #3 |
![]() |
調整汽門間隙 - 8 個汽門間隙全都超過規範! |
![]() |
清潔相關結合面 |
![]() |
換掉損傷的墊片 #1 |
![]() |
換掉損傷的墊片 #2 |
![]() |
裝回汽門蓋 |
上扭力時間
![]() |
汽門蓋固定螺絲 |
![]() |
保桿固定螺絲 #1 |
![]() |
保桿固定螺絲 #2 |
火星塞
![]() |
清潔火星塞電極 |
![]() |
準備鎖回火星塞 |
![]() |
依規範扭力值鎖緊火星塞 |
液壓油
油壓離合器
![]() |
將循環更換液壓油的油壓離合器 |
![]() |
抽掉舊液壓油 |
![]() |
清潔油杯 |
![]() |
循環更換液壓油中... |
![]() |
換油完畢後補足液壓油 |
![]() |
裝回清潔完畢的油杯蓋各分件 |
前煞車總幫維修套件
![]() |
抽掉前煞車迴路的液壓油 |
![]() |
拆掉所有干涉作業的零組件 |
![]() |
活塞周遭並無明顯滲漏的情況 |
![]() |
前煞車總幫維修套件 |
![]() |

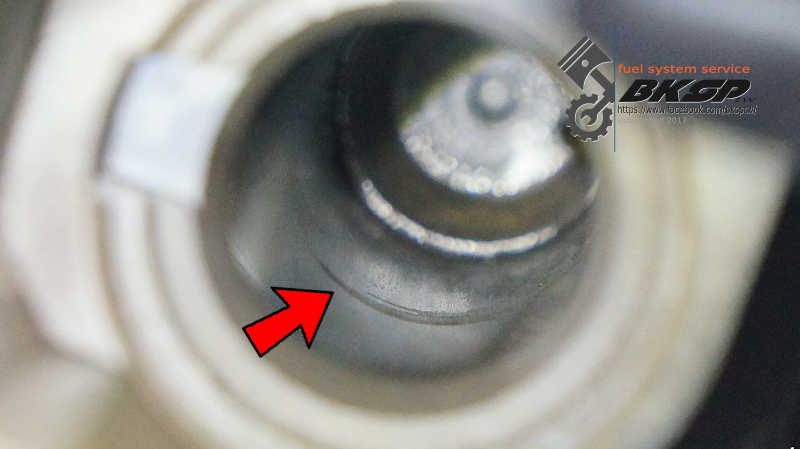

油壓缸內壁已有輕微的刮痕 |
![]() |
新(下) VS 舊(上) 活塞總成 |
新活塞總成上的油、土封較舊品的柔軟許多, 舊品上的油、土封已經開始硬化...
![]() |
活塞總成更換完畢 |
![]() |
煞車拉桿軸心的塑膠襯套已有破裂的情況 - 尚不影響正常使用 |
![]() |
更換斑鳩螺絲墊片 |
![]() |
上扭力 - 斑鳩螺絲 |
![]() |
上扭力 - 拉桿軸心 |
![]() |
清潔油杯 |
![]() |
排出管路內的空氣中... |
循環更換 ABS 系統內的液壓油
![]() |

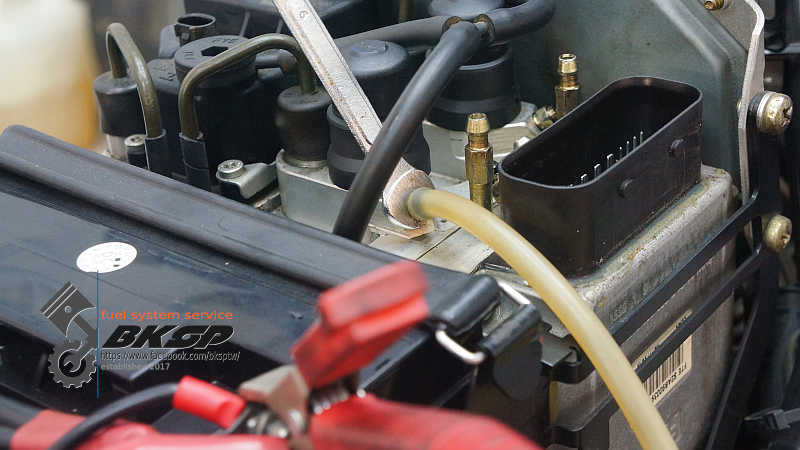

control circuits |
![]() |
wheel circuits |
早期 ABS 系統更換液壓油的程序較為繁複; 跟現在新款車直接從油杯補油、卡鉗洩油不同, 早期 ABS 系統須拆下油箱後, 一一將 control circuits 及 wheel circuits 內的舊油循環換出...
![]() |
前煞車迴路更換完畢, 裝回清潔完的油杯蓋分件 |
![]() |
上扭力 - 前卡鉗放氣螺絲 |
![]() |
裝回清潔後的油杯蓋分件 |
![]() |
上扭力 - 後卡鉗放氣螺絲 |
雙缸平衡
![]() |
雙缸平衡中... |
![]() |
檢視雙缸平衡階段的各項 ECU 數值 |
![]() |
原油氣回收管已破損, 改換上負壓檢測閥的橡膠蓋 |
追加項目 - 空氣濾芯
![]() |
更換空氣濾芯 |
試車
![]() |
BMW R1150R 保養完後, 實際上路試車! |
冷車發動引擎時, 左缸的正時鏈條張力調整器(CCT)會發出異音一段時間(約 6 ~ 8 秒鐘), 待機油壓力建立起來後該異音即會逐漸變小, 最後回復到正常的引擎運作聲
![]() |
ABS 系統作動正常; 入檔行駛後所有 ABS 檢測燈號皆熄滅, 按/踩前後煞車時, 輔助系統有正常介入
"聞名遐邇" 的 Surging 在試車過程中皆未曾發生 - 無論是綠燈起步, 或者低轉大油門加速, 引擎皆可順暢的提昇轉速
