保修 - Yamaha FZ6s 高速時有異音發出 | 問題檢測 | 電系

客戶留下這台高速(時速超過 75 KPH)時, 會有自引擎左側發出的異音, 伴隨著左腳踏振動問題的 Yamaha FZ6s...

高速時會發出異音、待檢測問題的 Yamaha FZ6s
高速時會發出異音、待檢測問題的 Yamaha FZ6s

延伸閱讀: Yamaha FZ6 車系的大保養檢修項目


概略車況

引擎快達到工作溫度時, 轉速掉至低於 1,100 RPM
引擎快達到工作溫度時, 轉速掉至低於 1,100 RPM...

每個車款有其規範的怠速轉速值, 不是全部一體適用 - 不管什麼車、排氣量, 全都調成 1,100 RPM... ;-)

試車、嘗試找出異音源頭
試車、嘗試找出異音源頭

實際上路測試, 即使將行車速度提昇至 75 KPH 甚至 80 KPH, 放掉油門(不拉離合器)後, 滑行期間皆沒有聽到自引擎左側傳出異音, 且左側腳踏也感覺不到有什麼振動的情況...

須多加留意電池的狀況
須多加留意電池的狀況

改裝的啟動馬達繼電器
改裝的啟動馬達繼電器

原廠的啟動馬達繼電器上有設計保險絲座, 車上的主電源迴路(30 A)即透過該保險絲送電; 但是目前這台 FZ6s 已改成其他車款用的繼電器, 配合另外再併接 1 條具保險絲座的電線...

乾淨的空濾
乾淨的空濾

右側前叉滲油
右側前叉輕微滲油


引擎機油

乾淨的油盆
準備乾淨的油盆

漏掉不甚黑的機油
漏掉不甚黑的機油

換掉壓扁的 O-Ring
換掉已壓扁、變形的注油口外蓋 O-Ring

清潔注油口
清潔注油口

鎖緊洩油螺絲
清潔洩油口 & 鎖緊洩油螺絲至規範扭力值

漏下的機油內並未發現有異常的金屬粉, 甚至金屬屑


油門轉動不順

鏽蝕、螺絲頭損傷的樁頭固定螺絲
鏽蝕、螺絲頭損傷的樁頭固定螺絲

特寫鏽蝕的螺絲
特寫鏽蝕的螺絲

缺零件導致干涉
缺零件導致干涉

節氣門總成上還有 1 片離合器線的固定支架. 目前油門轉動卡卡的原因即為離合器線碰觸、干涉到油門機構...

特寫離合器線干涉到節氣門總成
特寫離合器線干涉到節氣門總成

輕微磨損的離合器線外皮 #1
輕微磨損的離合器線外皮 #1

輕微磨損的離合器線外皮 #2
輕微磨損的離合器線外皮 #2

將離合器線往旁邊扳開、不要讓離合器線碰觸到油門機構, 此時再轉動油門就不再有轉到一半會卡卡的感覺; 因客戶說他的 FZ6s 在保養前並沒有這種問題, 所以或許該支架還留在當初保養的車行那?


大燈有時不亮

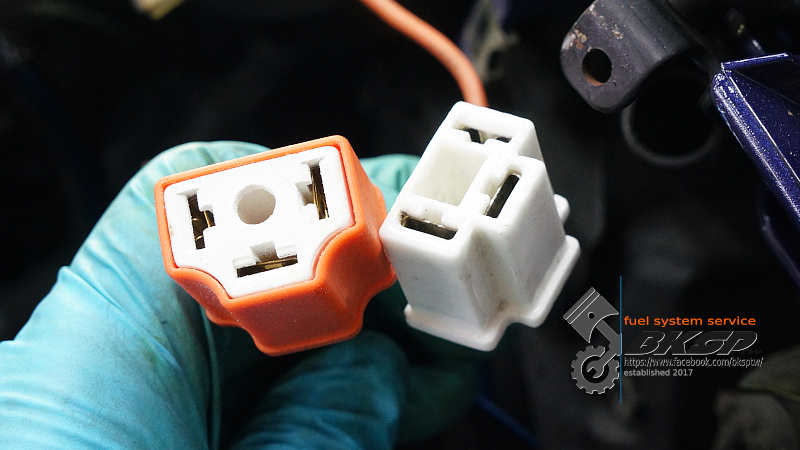

不大牢靠的燈座
不大牢靠的燈座

這台 FZ6s 的燈座已換成可耐高溫的陶瓷燈座, 但是該燈座與目前的 LED 大燈契合度不夠, 稍微紐一下燈座就自行鬆脫了! -_-

!提醒! LED 燈如果沒有妥善處理散熱的問題, 當 LED 過熱時即會有閃爍的情況發生

不甚妥當的接線方式
不甚妥當的接線方式

拆開改裝燈座與原車線路對接的部位, 前手的接線方式居然只是用纏繞的方式處理... -_-

目前裝的是 LED 大燈, 因耗電量不高所以還不至於會有什麼問題, 但是一旦改安裝鹵素燈泡, 起碼 4.7 A 起跳的電流將會讓接線的部位異常發燙!

換掉接合不甚緊密的燈座
換掉接合不甚緊密的燈座

採壓接的方式對接線路
採壓接的方式對接線路


喇叭沒聲音

喇叭不會響
客戶告知 - 喇叭不會響

喇叭經量測後判斷已燒毀(開路), 所以僅能直接換新

檢測線路、開關
檢測線路、開關

線路問題
查了開關、線路後, 確定是連接喇叭的這段線異常

一段短短不到 15 公分的線, 居然接了 2 次線, 而且全都是用纏繞的方式?!! @_@

重新製作連接線 #1
重新製作連接線 #1

重新製作連接線 #2
重新製作連接線 #2

新的喇叭、連接線
新的喇叭、連接線


檢查、調整

檢查輸出軸
檢查輸出軸有無間隙、搖晃的情況 - 無

特寫前齒盤
特寫前齒盤

原先懷疑高速行駛回油滑行時的異音或許是輸出軸有間隙, 但是實際檢查後並沒有發現任何異狀...

依序鎖回騎士腳踏固定螺絲
依序鎖回騎士腳踏固定螺絲

鏈條擺幅

調整鏈條擺幅
調整鏈條擺幅
(部份已有輕微拉伸的情況)

鎖緊輪軸固定螺帽
鎖緊輪軸固定螺帽至指定扭力值


交車

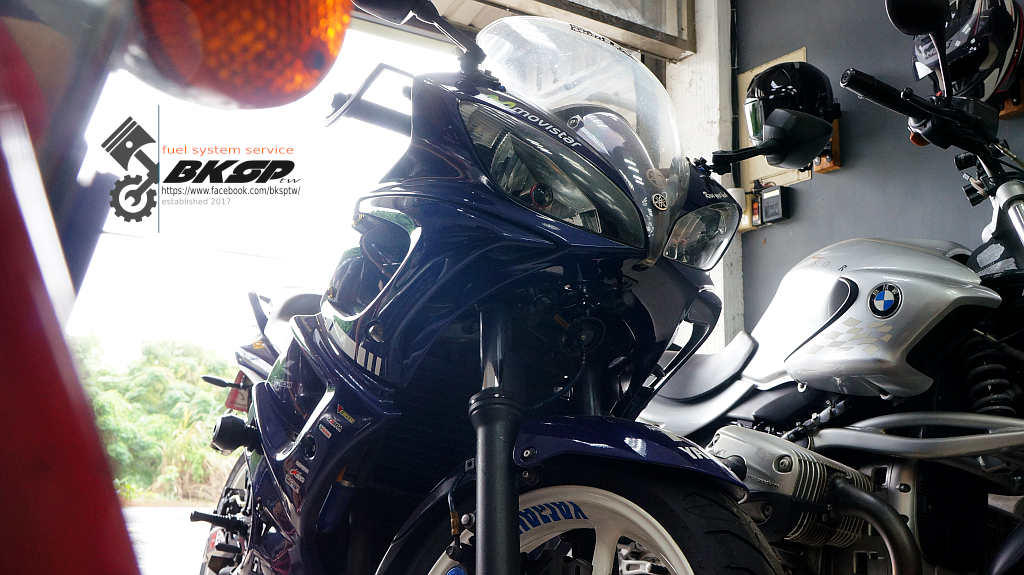

保修完、準備交車的 Yamaha FZ6s
保修完、準備交車的 Yamaha FZ6s

高速滑行(收油門、不拉離合器)並未發現異常聲響, 且左側腳踏也感覺不到特別的異常振動, 再加上輸出軸也沒有異常間隙... 或許是加裝的零組件造成某些時速/轉速的共鳴?

後記

根據客戶一路自 61 快速道路騎回台中後回饋 - 原先時速超過 75 KPH 後放油門滑行會有異音發出的問題已不再發生, 取而代之的是車輛正常行駛經過伸縮縫或者較低窪處時, 該瞬間會有同樣的異音傳出... -_-

據此判斷應是車上的零件產生共鳴. 可能是車殼、固定支架等部位皆可能是問題點
