保修 - Aprilia Shiver 750 更換前叉油土封 & 汽門蓋墊片 | 前叉保養 | 油土封 | 汽門蓋墊片 | 漏油

客戶在原廠料件到貨後約了時間留下這台待修的 Aprilia Shiver 750

待更換前叉油土封、汽門蓋墊片的 Aprilia Shiver 750
待更換前叉油土封、汽門蓋墊片的 Aprilia Shiver 750

延伸閱讀: Aprilia Shiver 750 的大保養檢修項目


斷裂的水箱支架

斷裂的水箱支架
斷裂的水箱支架

特寫斷裂部位 #1
特寫斷裂部位 #1

特寫斷裂部位 #2
特寫斷裂部位 #2

加裝的電阻
避免 LED 方向燈快閃的電阻


前叉油土封

先從無滲油的前叉開始作業
先從無滲油的前叉開始作業 - 土封已明顯多處龜裂

細部分解
細部分解

內管底部電鍍曾已有多處鏽蝕
內管底部的電鍍曾已有多處鏽蝕、蛀孔

特寫部份損失部位
特寫部份損失部位

清潔各分件
清潔各分件

倒入指定容量的前叉油
倒入指定容量的前叉油

調整螺帽高度
調整螺帽高度

鎖緊上蓋螺絲的固定螺帽
鎖緊上蓋螺絲的固定螺帽

右側前叉

滲油的前叉
滲油的前叉

細部分解前叉
細部分解前叉

部份內部組件有生鏽的情況
部份內部組件有生鏽的情況

位於經常使用到的行程內的蛀孔
位於經常使用到的行程內的蛀孔... 未來再發生滲漏的機率不小

特寫電鍍層上的蛀孔
特寫電鍍層上的蛀孔

底部內側的電鍍層也是有多處鏽蝕/蛀孔
底部內側的電鍍層也是有多處鏽蝕/蛀孔

清潔前叉各分件
清潔前叉各分件後依 SOP 組裝

鎖緊各固定螺絲/帽至規範扭力值 #1
鎖緊各固定螺絲/帽至規範扭力值 #1

清潔輪軸並塗上新的油脂
清潔輪軸並塗上新的油脂

鎖緊各固定螺絲/帽至規範扭力值 #2
鎖緊各固定螺絲/帽至規範扭力值 #2


汽門蓋墊片

從較方便施工的部位開始作業
從較方便施工的部位開始作業 ;-)

清潔作業部位
清潔作業部位

清潔接合面
清潔接合面

裝上新墊片
裝上新墊片並於指定部位塗上密封膠

換上全新的汽門蓋固定螺絲油封
換上全新的汽門蓋固定螺絲油封(墊片)

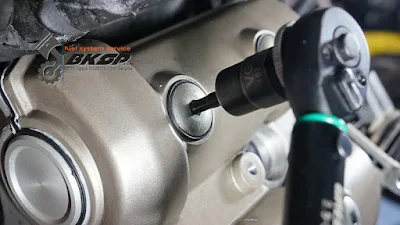

依序鎖緊固定螺絲
依序鎖緊汽門蓋固定螺絲至指定扭力值

後缸

拆下會干涉作業的零件
拆下會干涉作業的零件

清潔作業區域
清潔作業區域

清潔缸頭上與墊片的接合面
清潔缸頭上與墊片的接合面

依 SOP 裝上新墊片
依 SOP 裝上新墊片、鎖緊各固定螺絲


引擎冷卻液

清潔水箱蓋
清潔水箱蓋
(雖然是塑膠製品, 但是具有傳統鐵製品的所有功能)

清潔注水口
清潔注水口

清潔接合部位
清潔與橡膠水管的接合部位

繁複的清潔程序
繁複的清潔程序

這台 Shiver 750 無法使用傳統方式洗出殘餘冷卻液, 所以只能用笨方式處理 - 盡可能抽出所有冷卻液、倒入純水、再抽取舊液... 重複同樣的程序直到抽出呈透明狀的液體

裝回焊接好的水箱
裝回客戶自行送交焊接好的水箱

妥善固定水箱
妥善固定水箱

換掉原廠的水管束環
將原廠水管束環換成鎖式束環

客供冷卻液
客供冷卻液

排空氣後補滿冷卻液
排空氣後補滿冷卻液


其他

補上缺遺的側柱固定螺絲 #1
補上缺遺的側柱固定螺絲 #1

補上缺遺的側柱固定螺絲 #2
補上缺遺的側柱固定螺絲 #2

變形的電池
兩側變形/凹陷的電池

特寫凹陷部位
特寫凹陷部位

狀況不佳的電池 #1
狀況不佳的電池 #1

狀況不佳的電池 #2
狀況不佳的電池 #2

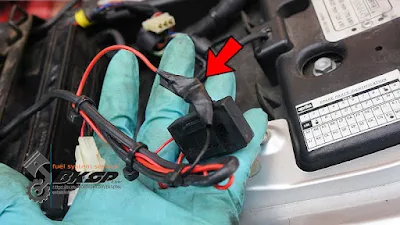

妥善絕緣未使用的接頭
妥善絕緣未使用的測速器電源接頭

堪用的空氣濾芯
堪用的空氣濾芯


試車

保修完、準備上路試車的 Aprilia Shiver 750
保修完、準備上路試車的 Aprilia Shiver 750

異常-汽門蓋破損

滲油 #1
滲油 #1

短暫試車數公里, 確定避震器正常作動後回店裡檢視相關保養部位的外觀. 前叉除了有一圈組裝時塗上的前叉油外, 並未發現有異常滲漏的情況. 但是前缸剛換上的墊片卻有明顯的油漬在上面!!? @_@

滲油 #2
滲油 #2

將油漬擦掉後再觀察, 不到數分鐘就又開始有油漬. 再清潔、擦掉後注意油漬從那的部位產生

當時客戶已在現場等候取車, 所以當下告知客戶請其先將車子騎回去, 待新的墊片到貨後再麻煩他再過來更換. 但是在交車前得先確定滲油部位在哪...

雖然更換墊片的作業過程中並未發現特別異常問題 - 缸頭上的接合面沒有異常刮痕/傷痕, 拿取/安裝汽門蓋墊片時的感覺也是軟軟/QQ, 不像放了很久的庫存品... 但是即使如此, 剛換好的墊片上面有一層油漬附著卻是不爭的事實 -_-

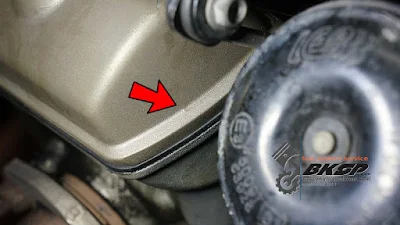

判斷滲油的部位
判斷滲油的部位

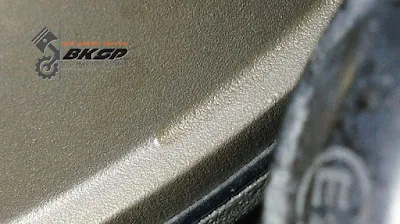

經過近半小時的觀察, 交車前終於找到滲油的來源 - 汽門蓋. 機油是從左側的汽門蓋滲出, 並不是從新換上的墊片處滲出

因滲漏部位與與斷裂的水箱支架同側, 故判斷應是當初倒車(碰撞?)時造成的損傷...

客戶告知 - 因該部位不會有什麼壓力, 所以打算自行用塗膠的方式處理. 希望經過塗佈一層膠(密封膠? 墊片膠? 或塑鋼土??)後可以解決該滲油問題
