客戶留下這台要更換節氣門總成的 Yamaha FZ6n...

冷車時油門轉不動的 Yamaha FZ6n
冷車時油門轉不動的 Yamaha FZ6n

延伸閱讀: Yamaha FZ6 車系的大保養檢修項目


節氣門總成

客戶這台 Yamaha FZ6n 的油門在冷車時可說完全轉不動, 須等到引擎熱了、達到工作溫度後, 油門轉不動的問題才會慢慢改善; 之前曾拆下節氣門總成清潔蝴蝶閥軸心. 清潔完後油門即恢復正常, 無須等到引擎熱了即可順利轉動. 但是隔了一段時間後, 同樣的問題又再次發生... -_-

良品節氣門總成
良品節氣門總成

與客戶討論後的解決方案 - 更換節氣門總成. 因新品節氣門總成價格驚人, 最終決定購入品像較佳的良品節氣門總成回來更換

膠化的進氣岐管

狀況越來越差的岐管
狀況越來越差的岐管

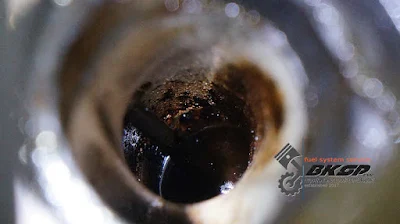

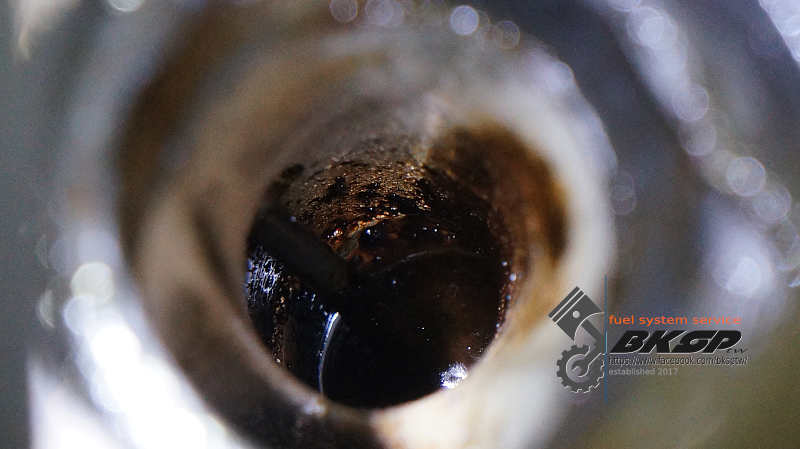

內璧膠化的岐管
內璧膠化的岐管

附著油膠的進氣閥
附著油膠的進氣閥

狀況不佳、內璧膠化的岐管 #1
狀況不佳、內璧膠化的岐管 #1

狀況不佳、內璧膠化的岐管 #2
狀況不佳、內璧膠化的岐管 #2

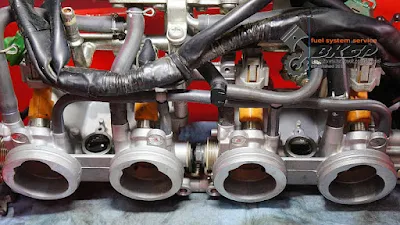

節氣門總成

比較節氣門總成
比較節氣門總成 - 良品(左) VS 原車上拆下(右)

對照
對照 - 1 年前(左) VS 現在(右)

找出 2023 年底留下的記錄照片, 拿當時的蝴蝶閥對比目前的蝴蝶閥, 可明顯看到其表面附著越來越多的油膠....

清潔
細部分解、清潔

更換狀況不佳的負壓管
更換狀況不佳的負壓管

以最佳狀態的零組件組裝節氣門總成
以最佳狀態的零組件組裝節氣門總成

此次購入的良品節氣門總成的噴油嘴、油軌狀況較差(有結晶的情況, 可能已放置一段時間), 所以拆用舊節氣門總成的對應零件過來組裝

清潔油膠

清除進氣端附著、累積的油膠 & 積碳
清除進氣端附著、累積的油膠 & 積碳

清潔火星塞電極

清潔電極上的積碳
清潔電極上的積碳


進氣岐管

全新的原廠進氣岐管
全新的原廠進氣岐管

清潔與岐管的接合面
清潔與岐管的接合面

鎖緊岐管固定螺絲至指定扭力值
鎖緊岐管固定螺絲至指定扭力值

裝上整理過的節氣門總成
裝上整理過的節氣門總成


四缸平衡等作業

稍微卡卡的油門線
稍微卡卡的油門線

潤滑油門線
潤滑油門線

調整各缸負壓值

調整四缸平衡中
調整四缸平衡中...

機油、濾芯

準備乾淨的油盆
SOP - 準備乾淨的油盆

漏掉舊機油

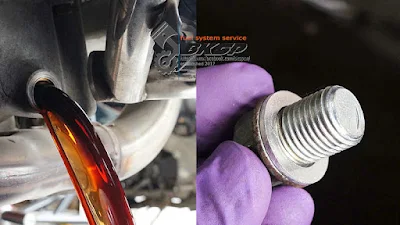

漏掉舊機油、清潔洩油螺絲 & 更換鋁墊片

以指定扭力值鎖緊洩油螺絲
以指定扭力值鎖緊洩油螺絲

更換機油濾芯

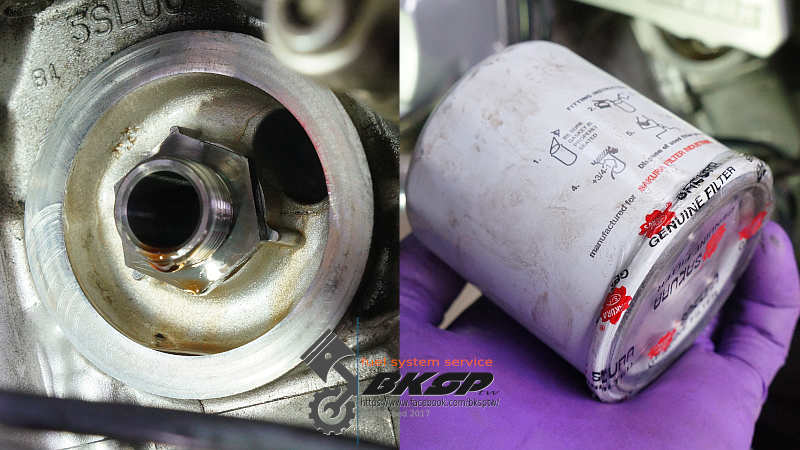

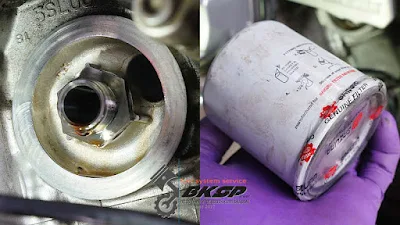

清潔接合面 & 更換客供的機油濾芯

龜裂的 O-Ring
龜裂的 O-Ring

清潔注油口外蓋 & 更換 O-Ring
清潔注油口外蓋 & 更換 O-Ring



交車
