客戶的 Yamaha V-Star 1100(XVS1100) 日前
弄到可以驗車, 在化油器的維修套件到貨後, 即安排上線做第 2 次的保修作業...
![待保養化油器的 Yamaha V-Star 1100(XVS1100)](https://blogger.googleusercontent.com/img/a/AVvXsEiWXY5MyOKY4hQ4STQDNGGZe0Sqyin7e1vXkgxZCtepJPzkA8rxD27GFWrUOjgFS9uymzofeP3D4VQMWZTbcxZxZU3Ql0WgJ4j3rMHY0FSQ9F2ujbg24E-st9XUPt7pNpdNfPkcgciR2e1wO4Ir6x1hrSL_F6I6-TKdZEHBypEdsKny2kAKCdekcc7EXw=w640-h360) |
待保養化油器的 Yamaha V-Star 1100(XVS1100) |
延伸閱讀:
Yamaha V-Star 1100(XVS1100) 大保養檢驗項目
分解化油器
![符合環保法規的宿命 - 曲軸箱內的油霧](https://blogger.googleusercontent.com/img/a/AVvXsEgezkVYSsV5veaFi4WV5Ww-Sp4SxkIHmxJDQQ6LfRowreQtuDbH9bzvnDSkn0bYe09tsfCjTCRx12SnPYc5_VKTNexFfhRVEe2aHXs3qF3aTUO99IY31KZhy54jbw7TpN-1t4ILQjt7mcwFlZan_6BdwlrrIYAQ1vn5Q2TZBTT62Xbv_vgNHtlIIBTp_g=w400-h225) |
騎不到 60 KM 就這副德性... 符合環保法規的宿命 - 自曲軸箱回收的油霧(都集中在後缸) |
分解
![拆下所有應更換的零配件](https://blogger.googleusercontent.com/img/a/AVvXsEi19WzsyL9h2jNhZsosiVSaZ5TvRZv3E875NKS-cFxlaDl-ntwwe2yuIkKJ-2mPm0uD1o_IWRv1G-Zxxe0Y92V8LkCqXCQTONj9HkozUm5yKsv0rHClRDVippBVR26wZnyYcpg9pFAItRvEFam84d3PPZvMpw7RMbkJlNfsRHPkWqRuEqfVjy643Jyf-g=w400-h225) |
拆下所有應更換的零配件 |
![很髒的三角油針座](https://blogger.googleusercontent.com/img/a/AVvXsEj_S-XPCynCzbpyqnVj0LLUHBbjXsbBvcIIy8_rrVLTzRehgWvNyS6bckdswcWfqA3g1CPFtiqkpiv-p6zF9V_XAnEvsuaQ1cauaIlHMNq6CwxvrzTNiop_48PYUj5JbGd9QsxJe0Sa2XuFWN32tvSzTCN7KDJL_tCptwsODs-5Y81BLHOQ0VvJgdBjsA=w400-h225) |
很髒的三角油針座 |
![分解作業進行中](https://blogger.googleusercontent.com/img/a/AVvXsEi2sM9ZG6Mn99ZQUzcRf0_wLTLao13IwQXj24MCgRpJpH-oAbjR6YmmVfqWYHlx7KsQXUEnsXm4f2vLe5qjTUlkofz19T5gEAe0rbE_sWaqVKvb7wPNZXT9ehUkFZdKZH2svbkF8OOjlw_pZu1ukoEFukhq7wtdI4dxpjr4E_gCN9FBr-GT9041dnJrsA=w400-h225) |
分解作業進行中 |
![Coast enricher 的負壓膜狀況還 OK](https://blogger.googleusercontent.com/img/a/AVvXsEjNjFZpCsdQIlAL9uBNqObCeA6otyfceGBAFPMrIEiEF6lAQlwPbqv1_8S38MLquhR8B14AFuyiWtPcXimZzmEzJC7yzgJsjn7av1ycAQCtYMaW0tCgMzJgstkdE5_FLxX7LFbI9uGh4Z_2aedcSLqEHg5JE_p-dj-xZOYLtNmUMlinRU8Kexf7Wa4onw=w400-h225) |
Coast enricher 的負壓膜狀況還算 OK - 堪用 |
![拆封! 挖出混合比調整螺絲](https://blogger.googleusercontent.com/img/a/AVvXsEinOxw8ICttKnSbk5NDTMLvV-h8u5zzIDgg9dUPwVRVGVEaXw0CQtLROjjwwWSdsaKYid0lVmNE7OhSpolrvJ8DRHrkTTGdZg0Y_nfMs8SUMH9pBkYK0gikkeV73EWfhPsdjKqda6iFC77VOsMbRZZ9jNn9ff5XUuNTmyRkRL4sMgUCAMEsIG6RS9GYHA=w400-h225) |
拆封! 挖出混合比調整螺絲 |
![凹陷、侵蝕的混合比螺絲](https://blogger.googleusercontent.com/img/a/AVvXsEjQwSCZW0QSxACa60Opw16J233qZMthlOIJDomcJ-wyZ-CxtN4n46Stq8QTwW3uKgGM4WWk_6E0TQmr315Ej3T_wMOYEi0V0Hml8PN4tWc0TF3-z-yQj2MTdEuLgVMK-3BGED7D19OHHVD73qhT3FPRt2JS28GVjZUBHNoymwImmjkHIpe5G6ri0ndh8A=w400-h225) |
凹陷、侵蝕的混合比螺絲 |
清洗、組裝
![清洗後、待組裝的化油器分件](https://blogger.googleusercontent.com/img/a/AVvXsEiH4R1H6Oc3wUolLy-_S4g4pUBEM-3H6fkGdlOw8MsjYTaRSdMB1OzcP8unMZ3hXn4bjw0M8BFtcFmXGSR9C3pOhy2oCo15RyVNAsrNudpVh5NQaQu0QjKwtqy55JtCXvzYofJnn_Xe8dy4F4RmF7phV5mcZQ3iYV-YHMf4_F1TXy6j-wz_ECrk7YQy2A=w400-h225) |
清洗後、待組裝的化油器分件 |
![組裝化油器主體中...](https://blogger.googleusercontent.com/img/a/AVvXsEjHKMgCn5634IsjV5XxqShjB6K575sbz9fTTiQPoAQ2R6AWHbXtWLt4EPYZnH_DP5oxcx0cJLFGlpPmkXu76Wkd9iSnp6Lq17BMZzmc-nkQdVGRXBghpz0rXrAGLh_AAxMeagILIMmnDNumMvt8vYfr63G2Jgr6Q7uPrU54jjSQPb9tHw0m1CTL-8CoUg=w400-h225) |
組裝化油器主體中... |

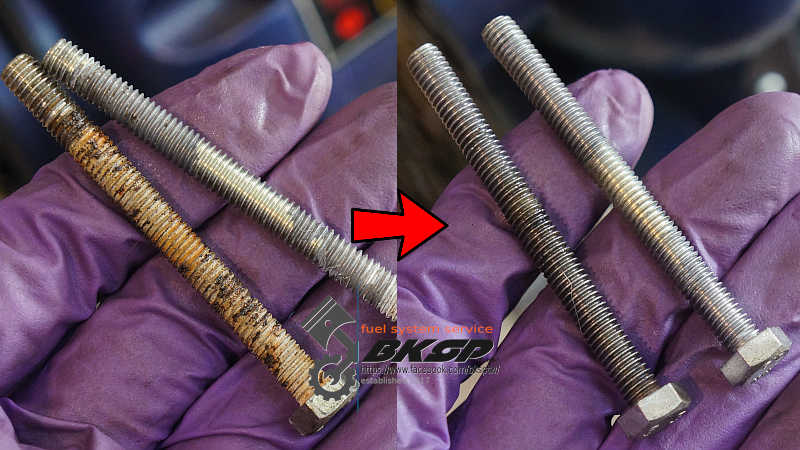

![拋除固定螺絲上的鐵鏽](https://blogger.googleusercontent.com/img/a/AVvXsEgOPBefVPQRdLmTBks3DKFu6ImB96ae3DHVx1dQrX2Ead0f4cbmGik3aKX4c2uc5UO2Ip3pFGROwILuC5PHfym30AwVWHx74-pxA9RNJNUkgnXcAqALaIj3_TIYfSPa5n4DVHqikVxRioa5IjN0cWoNdZEwlE22kHQWZlwEZy6V6a4T6hMQNrbKd5bd3w=w400-h225) |
拋除固定螺絲上的鐵鏽 |
![換上全新的耗材](https://blogger.googleusercontent.com/img/a/AVvXsEgw-wxSOK4TEldM4KI4TiVkEgyFDNf_eIZjuwHZbz1lGKFq1b8dAP-7JPvbyeHjTGFrjUbST2B2cHLPWTSamlmYDIs4XYa9T8i_T9DfWBu5Zirl3y6JLvTRnSCC6Kn5CCjzNxayR7RRgbCES-QFyzwAqER5jbd8Aw1Gki7xL5ZR_gI7OlvYy1J4P0IWbA=w400-h225) |
換上全新的耗材 |
![最後組裝作業中](https://blogger.googleusercontent.com/img/a/AVvXsEhuqRwEsnOBV2s3ocAdmJpT1VkwImHgkAzAGKjBpfkRf8VBSjgMz7mzJeJlrW0R1HZ39sJXFfzEX4IUS0YX_YnQ-xsA06zmIfCdCHl055xFikFmBz-otZxm3uYG-GA8dFh85U3Hva_JvM34ap-BMgdKeV7h63lgJ3nN4Q35HMbcXbznCDmLUtWuPsWCCg=w400-h225) |
最後組裝作業中 |
![完成化油器分解/保養作業!](https://blogger.googleusercontent.com/img/a/AVvXsEhRGLY_cBiNVUlAAub1nRE5c-K_48uzduIJ7YfiHXwl6EQHJZ5o_PeHPjkE637dMD6usLMFcbNlppCdWhZYgQAxwPgKPCh3l7oxDeLikgsVUnP5_710GkWgGQFnrad65Zd7zldHY-7wlhCK1JrPUwI3u53jgaiZjFqocsV3kUTsP_1HWeSiTnuyxkRYTQ=w400-h225) |
完成化油器分解/保養作業! |
回充電壓異常
![最高回充電壓 - 18.40 VDC!!!](https://blogger.googleusercontent.com/img/a/AVvXsEg8w9kmvw7fdz-0RRZeu2fEYG7nBauCvBXtDJYpHubOGLaj-RXMaVevo6XCw9mACRPi736YJlor1pKtqwp9lRIKSdEqhVn39GOvPh6IpjwToYC-gfbhouEwP7wiCrzZt4W92JtUVQnCcYjNL_2F6Wf_zQEAuG8Xz9lcaL7P0Ez0HykZdqGypskTKu-8xw=w400-h225) |
最高回充電壓 - 18.40 VDC!!! @_@ |
![最低回充電壓 - 17.97 VDC!](https://blogger.googleusercontent.com/img/a/AVvXsEgsoDwYRBiIf6jJN6CvKTxKjRNFmUK6O7uEVVeFOuxDerAV201ce1QlfAi3AHBj9oyVfEfKvcTx5acw5ViSll8vMSymnFV3JxScb-VqJeyzmd0QDes-15soBdTL30RmYF2ZZ-2SxKNL7Is5WwIUQE0QyUSIhm1O6A1p21-ydkeynVcVmzfjhRz4N6U_-w=w400-h225) |
最低的回充電壓也高達 17.97 VDC! |
當回充的電壓超過 15 VDC 時, 即強烈建議不要再發動、使用車輛 - 你無法預料哪個電子零件/模組會因此燒毀...
拆排氣管、整流器
![拆下排氣管中尾段 & 前缸的前段...](https://blogger.googleusercontent.com/img/a/AVvXsEhzvkWUbJQ91tXw9umkDhUzooQZyS0RLu9xIY6NdVj19U6IwSLLzKbwkXwza60ybry64jncTp3bkx5UOj2lCLZprftap_M_0ZEQ8rdTPIgzh5seomg-WGBcfrz_wuEUAdAVjYXtiSbzovB69qfGaId-QUhf4OUuLE8XItXsQGlWyY3CLa877qfouDGpKQ=w400-h225) |
拆下排氣管中尾段 & 前缸的前段... 螺帽已經嚴重生鏽囉! |
![換掉嚴重鏽蝕的螺帽, 避免未來無法拆卸](https://blogger.googleusercontent.com/img/a/AVvXsEiAXvzc_izHxxYgoIQqh8tfNuwEQ0FZ1dA1IxbQX-dE933KpRj8gn6ZANdiNeDG4RFJ_ovB-47m4KsAHCmtMv-AuuuBnlfIHZ249QQhRHnR-AdXx7qRN8sNbx9nS2uonGmXRUU9vk1aHsTIOkJW1RcvR6lt-UZ1Cr74ZI-VbRfDXACGmYSUNsVSQvzJKQ=w400-h225) |
換掉嚴重鏽蝕的螺帽, 避免未來無法拆卸 |
![位置有點刁鑽、不好更換的整流器](https://blogger.googleusercontent.com/img/a/AVvXsEhW8VDkoJS9ctl9ty4ZwOYEKm9XgbDrw5QjIBEIgjV3mu7gz2sUqftA75eXBdAbwk5L8Anx_WSVzWpUjaJu8IVe-lnx9RrXZ3loB946lVZDoe_K-A_yXrqLcC-NXqBPmD_bhREoKzVZOTnZ7s5kKYHCOdQf2j3qU4Qge8BJOEs41PswBWrgfT55hoSDpw=w400-h225) |
位置有點刁鑽、不好更換的整流器 |
![確定發電線圈的電阻值正常](https://blogger.googleusercontent.com/img/a/AVvXsEhGvcwiGWG3QqUFGg_7cr3kgMnyeBxVWDiuownt7AnYQxYr1v_itoP7GRd300zG2964xtdaQklfi_gGiZgNBiqdnCZSDJ0BGx1gToYMS_WF-2-JCwjF-sGM-05ADSadUY4Bmi4TuWjFKvLdfugPY9jJj0KielhA_ox0GBgo4_btUuwwJ3jLn7ImH_-suA=w400-h225) |
確定發電線圈的電阻值正常 |
![罪魁禍首 - 整流器](https://blogger.googleusercontent.com/img/a/AVvXsEgL2FpN7x7fnP9v3DdemqFxAuyqUNIXYDxaDof04fmXIz1u0j61hoqToIgxsOaaT_k0VNUPRQHpeIxrmVVvJlqjAlw0ZslIUnvaadr2WfIju3fdMNCBq1Lby7FEw-TpHncXB_3IEnDTCDshwTr9TqBPh_dlAwLUecpT8MFTPKNZ-maP9Qzn_miSEPUXoQ=w400-h225) |
造成回充電壓異常的罪魁禍首 - 整流器 |
更換
![客戶送來的原廠整流器](https://blogger.googleusercontent.com/img/a/AVvXsEgGapCECNybxH6qC-9tF-sChjtwbB5uRzV5ZGwdxMhchmdH1vqWfhs71La0fjPIjb_M1R5XwfdV2q8QLRzNrX22YNZoYvOuUFgAYzyVVksQnTL-7PeRf1LkUMG2SQ3a9TZGuIHKJLSUav1Zvfff2noo-QJVzpRZbtlMvD-6dw6SwesTt5ubmSn1F80UXg=w400-h225) |
客戶送來的原廠整流器 |
![依原廠制定的扭力值鎖緊各固定螺帽/螺絲](https://blogger.googleusercontent.com/img/a/AVvXsEg4ioM-uILazlBk_LlKFONN30omyE8ywQLoalQH1NrogtDjRdYOZn5UTP0bSPQ5fStTM0oa4P3Pq_kRUHDT1ENXt51f90qkHuLqUSVpOTTVO9ySmFfQYkWfqxpppzD8rY5agmFH1q9QpkAn_aXQbdRT9ZpbgdzXUi62rvqAIiMvUmMjMU-d49WDW16VsA=w400-h225) |
依原廠制定的扭力值鎖緊各固定螺帽/螺絲 |
缸頭的潤滑油管斑鳩螺絲
![前後缸頭的斑鳩螺絲皆有滲油的情況](https://blogger.googleusercontent.com/img/a/AVvXsEgVZ3_ffup5nyDQ_z84c1c8FjajiDM5swDgCRH1ZCTV9D36oav7_9VVVJZeFCo47_rVbKiVw0Fj0UcFvLWm01i7R4HXSjPh4GstI_dv74YwTEQciUVHwyiFKLfTPF4oiFVVD6ORVxaeBiUfcD90EaWyR-L3p8dNFcQMRBL8qjI5xUMATa2TG8TeOfUaSg=w400-h225) |
前後缸頭的斑鳩螺絲皆有滲油的情況 |
![重新鎖緊斑鳩螺絲至規範扭力值](https://blogger.googleusercontent.com/img/a/AVvXsEiy8XWoMG_wCQKyhRFZyjbKHXLqzDfwG2dBD7J7WkiS3_O-5IMt1FLpA5lx-SPlFgNOiBPyvIikcKHBUd327nOoS3llD9CSSrf0BApuidutQ1JCOsU88hJTXWdhOtnIGidaJfGaYRhC1sgLw1O9_4sOQlXUZJFm_poaFietqSB3Lma9faIaSx8KrMiMBg=w400-h225) |
重新鎖緊斑鳩螺絲至規範扭力值 (前缸的手感怪怪的, 似乎快崩牙的樣子, 故僅鎖緊至 3/4 扭力值...) |
雙缸平衡
![化油器分解/組裝後再次調整雙缸平衡](https://blogger.googleusercontent.com/img/a/AVvXsEjNwQsA_E0ByMzP36q5GyFJm9KnxRSIh-y7_tvw2ghVVYh8qpVL95RFKVQnxC37t-vWjE0UNnOxh6ZZZZwhKOctm7iY7wuuRastHBisGq2fzR0Cg4C2Vb48CXlHDUiGwaaRfyIB8IOaqxXmskmUjyJdGm9bEAzFhbbnmoSqZok91CQuzV2amIXswslosQ=w400-h225) |
化油器分解/組裝後再次調整雙缸平衡 |
![雙缸平衡中](https://blogger.googleusercontent.com/img/a/AVvXsEjQIoH4swa8rLr-izrCQz4QkxjVSzGJltJrpTAR1wfY_Kz6dXbbNSuWDyJ2RlbrpI_9-NcE0un4MEf0IyNhbs85kAuxf7JqqCq1y0L1O9LAYyeX7NWbZQO9p-ssqFijeT6uZc7RXqB0LWqcf5zlCPMZLGSKtFucv4c5PIEaBhaqAtakGtb2VX-fUslcpw=w400-h225) |
雙缸平衡中 |
![確定引擎的怠速落在車廠規範內](https://blogger.googleusercontent.com/img/a/AVvXsEifS549TB9rsPjwE4bbI-Ka3uTFap0w9NdNqbQ7Gh5jmOy3bnM8wTa9ylC7T5gfYmFnRP7nfpzHDKN3VYCs06rDmFcXQYIwWN4K0Ff7ijy_mA7JxEbazFr0_Ull93UW_ppQlW3hj0ZZ068UJpIk-IAmOA7XiPqFvhquaD2H8iSdAKI1dnbLGhERmqb7Pw=w400-h225) |
確定引擎的怠速落在車廠規範內 |
![調整供油設定](https://blogger.googleusercontent.com/img/a/AVvXsEjoJkWuzf9RRsGxwchgXUc56AejHxsubAEIAkb-DP6hOsEeiCQ0rcd0LSyPEPHIuusAawq8ozIAR6bfxybuYBaPEfIR6Jk0Ul22toN7mdP7WPi57wXdfUOIdyZhK4G7XXHLi3H_e84rl953a15hQgm0m9GiqwDaztEEVUYXTJjEATLLgiSLw_uS3MGYtA=w400-h225) |
傾向效能輸出的供油設定 |
試車
![Yamaha V-Star 1100(XVS1100) 保養化油器後上路試車](https://blogger.googleusercontent.com/img/a/AVvXsEi-sPEsOvZ_1MpCfdaWv_qiHGsVRpWaEiVhpG3oA6DGRF_rTrp7Zylyr1fUcsFqCxMKWq2VwhOJZhbfoS7TIw4EaNk0DMBxTbvn1IBNVH4xPGlkt8jAmxXa55Ife9zHHA_yxA4-mbcY7zVddEBbJJoRbLgq9Tcpwi2u1FiNMeDwMW5d8kq_2oAiy1Dz1g=w640-h360) |
Yamaha V-Star 1100(XVS1100) 保養化油器後上路試車 |
在更換三角油針等耗材、清潔化油器的怠速供油迴路, 並換掉損壞的混合比螺絲後, 實際上路試車的 11 餘公里內未再發生類似日前起步轉油門快熄火的情況, 完全恢復應有的油門反應; 再加上此次的供油調整較傾向動力輸出, 所以即使在低轉的情況下, 稍微轉個油門即有感的湧現扭力! :-)
