客戶留下這台要調整汽門間隙、雙缸平衡等保修作業的 Yamaha V-Star 1100 (XVS1100)
 |
| 準備調整汽門間隙、雙缸平衡等保修作業的 Yamaha V-Star 1100 (XVS1100) |
延伸閱讀:
Yamaha V-Star 1100(XVS1100) 大保養檢驗項目
概略車況
 |
| 建議更換的汽油濾芯 |
 |
| 鎖緊鬆動的側柱固定螺絲 |
2 顆固定側柱的螺絲中, 1 顆已經鬆開、脫出近 5 mm, 另 1 顆則是可以用手指輕易轉動... -_-
 |
| 難得見到的火星塞品牌 #1 |
根據對照表, 車上裝的 Champion 火星塞熱值較原廠建議的低. 因此建議客戶換成原廠規格...
(可能是因為排氣檢驗過不了, 因此才換成熱值較低的火星塞?)
 |
| 難得見到的火星塞品牌 #2 |
 |

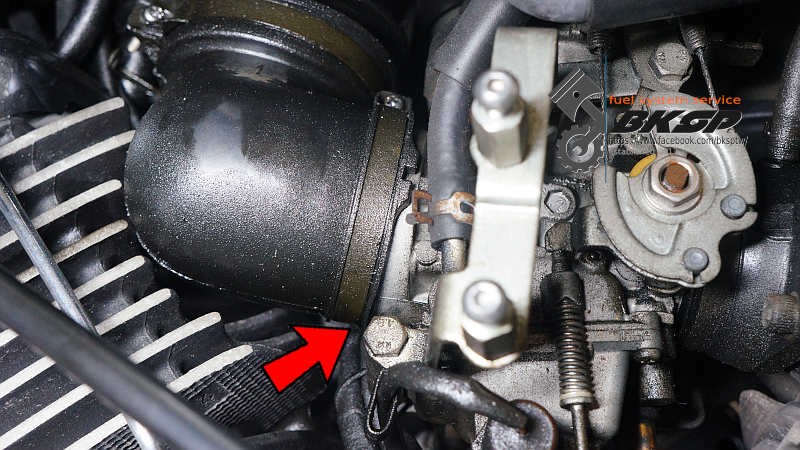

| 未妥善安裝的進氣導管 #1 |
 |
| 未妥善安裝的進氣導管 #2 |
 |
| 滲油 #1 |
 |
| 滲油 #2 |
 |
| 滲油 #3 |
化油器
 |

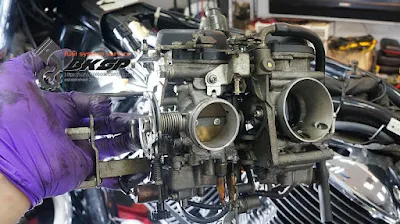

| 準備拆下要保養的化油器總成 |
 |
未妥善安裝所造成的損傷 #1
(判斷不影響功能性) |
 |
| 未妥善安裝所造成的損傷 #2 |
 |
| 輕微滲漏的三角油針 #1 |
 |
| 輕微滲漏的三角油針 #2 |
 |
| 拆下要分解、保養的化油器總成 |
分解
 |
| 混合比螺絲的 "封條" 還沒拆過 |
 |
| 附著油漬/泥 #1 |
 |
| 附著油漬/泥 #2 |
 |
| 非常髒的負壓膜室 |
 |
| 超過 2/3 的油杯固定螺絲已有損壞的問題... |
 |
| 油杯內部零件概況 |
 |
| 附著燃油氧化物的浮筒 |
 |

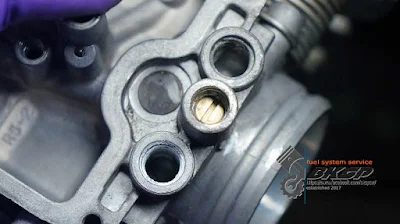

| 各油嘴的狀況看來似乎不錯 |
 |
| 靠近點看可看到油嘴內孔附著的氧化物 |
 |
| 待清潔的髒污 |
 |
| 細部分解化油器 |
清潔
 |
| 超音波清洗中... |
 |
| 負壓膜清潔前(右) VS 清潔後(左) |
 |
| 拆除混合比調整螺絲的封條 #1 |
 |
| 拆除混合比調整螺絲的封條 #2 |
 |
髒污、待清潔的混合比調整螺絲
(彈簧已有生鏽的情況) |
組裝
 |
| 清潔完畢、準備組裝的化油器分件 |
 |
| 乾淨的負壓膜室 |
 |
| 清掉油嘴中央部位的氧化物 |
 |
| 調整浮筒高度 |
 |
| 更換橡膠塞 & 油杯蓋螺絲 |
 |
| 調整 TPS |
 |
| 準備裝車的化油器總成 |
汽門間隙
 |
| 塗了墊片膠的大 O-Ring |
螺絲未鎖緊
鬆開各外蓋的固定螺絲時發現的異常 - 幾乎每顆螺絲都沒有鎖緊!? @_@
 |
| 清潔作業部位 |
 |

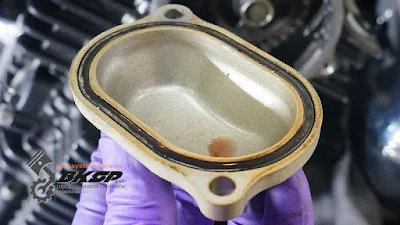

| 汽門蓋上的 O-Ring 已硬化、扁掉 |
 |
| 錯誤規格的固定螺絲 #1 |
 |
| 錯誤規格的固定螺絲 #2 |
量測、調整
 |

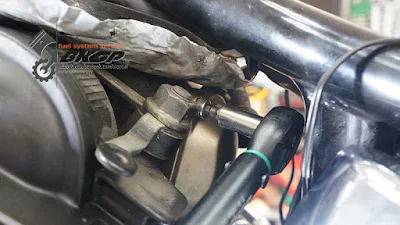

| 量測、調整汽門間隙中 |
所有汽門的間隙皆大於原廠規範值...
 |
| 鎖緊調整桿的固定螺帽至指定扭力值 |
 |
| 清潔外蓋接合面 #1 |
 |
| 清潔外蓋接合面 #2 |
 |
| 前缸的排氣汽門蓋有塗墊片膠... -_- |
更換耗材、組裝
 |
| 清潔後換上新 O-Ring #1 |
 |
| 依規範扭力值鎖緊外蓋固定螺絲 #1 |
 |
| 清潔後換上新 O-Ring #2 |
 |
| 依規範扭力值鎖緊外蓋固定螺絲 #2 |

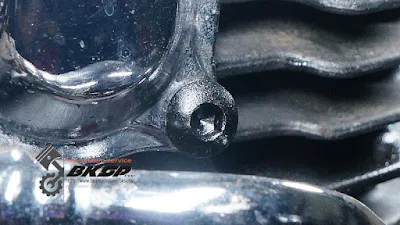

問題 - 前缸的排氣汽門蓋的螺絲孔螺牙受損
 |
打算換成原廠規格的固定螺絲
(前缸的排氣汽門蓋) |
 |
受損的螺絲孔螺牙 #1
(右下方) |
 |
| 受損的螺絲孔螺牙 #2 |
 |
受損的螺絲孔螺牙 #3
(左上方) |
 |
| 固定螺絲無法鎖緊至規範扭力值 |
前缸的排氣汽門蓋的螺絲孔螺牙有嚴重不一的受損問題
右下方的螺絲孔有 1/2 以上的螺牙毀損, 也因此前手才會拿長度較長的螺絲來裝; 左上方的螺絲孔有錯牙的問題, 且上扭力的時候手感非常奇怪, 好像螺牙要被整圈拉出來似的, 也因此該螺絲僅鎖至 6 Nm
意外的是, 右下方的螺絲孔居然可以鎖至 8 Nm! 雖然還是低於原廠規範值, 但是應不會發生滲漏的問題...(?)
火星塞
 |
| 換上原廠規格的火星塞 #1 |
 |
| 換上原廠規格的火星塞 #2 |
缸頭的斑鳩螺絲
 |
| 清潔前後側的接合面 |
 |
| 更換鋁墊片 |
 |

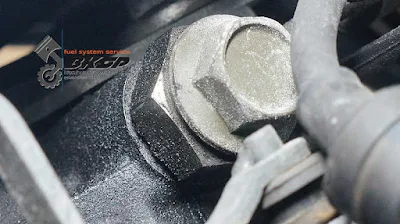

| 鎖緊斑鳩螺絲至指定扭力值 #1 |
 |
鎖緊斑鳩螺絲至指定扭力值 #2
(後缸) |
後缸的缸頭斑鳩螺絲雖然沒有發生滲油的情況, 重新鎖緊該螺絲時才發現這顆斑鳩螺絲已鬆動...
油氣回收管
 |
| 破損的曲軸箱油氣回收管 #1 |
這條橡膠管已經快變成塑膠了! 擠壓管體時不再是橡膠的軟 Q 感, 而是硬硬的塑膠...
 |
| 破損的曲軸箱油氣回收管 #2 |
 |
| 修復油氣回收管 #1 |
雖然花些時間做點手工又可以繼續使用這條油氣回收管, 長期來說還是會建議將其換新, 避免引擎自破裂的部位吸到塵土...
 |
| 修復油氣回收管 #2 |
雙缸平衡
 |

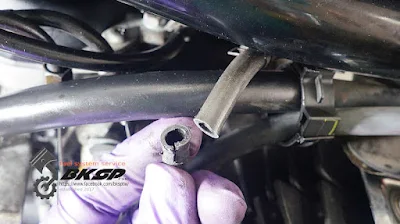

| 切開已經硬化的負壓管 #1 |
 |
| 切開已經硬化的負壓管 #2 |
 |
| 確定怠速轉速位於規範內 |
 |
調整雙缸負壓值中
(雙缸平衡) |
 |
| 妥善安裝進氣導管 |
 |
| 切除硬化的負壓管 |
 |
| 清潔鰭片中的積油 |
前叉
 |
| 準備更換前叉油土封 & 液壓油 |
 |
| 細部分解前叉 #1 |
 |
| 堪用的外管滑套, 內管滑套則已經磨到輕微見銅了! |
 |
| 清潔外管 |
 |

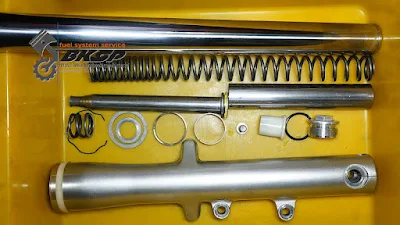

| 待組裝的各前叉分件 #1 |
 |
| 依 SOP 塗上螺絲膠, 鎖緊各固定螺絲至規範扭力值 |
 |
| 倒入適量的前叉液壓油 |
 |
| 細部分解前叉 #2 |
左側前叉的彈簧顛倒安裝... -_-
 |
| 待組裝的各前叉分件 #2 |
 |
| 用指定扭力值鎖緊各固定螺絲 |
 |
| 清潔輪軸並塗上一層油脂 |
試車
 |
| Yamaha V-Star 1100(XVS1100) 保修後準備外出試車 |
除了前輪有異音傳出外, 所有的保修項目皆運作正常! :-)
異常 - 輪胎裝反
 |

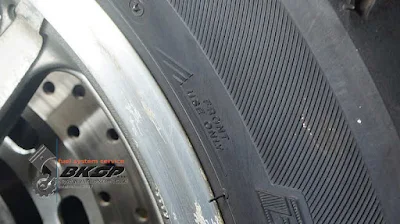

| 輪胎裝反 #1 |
! 提醒 ! 輪胎跟輪框是不同的! 請勿混淆 ;-)
因為可作業的時間不多, 所以前叉裝好後直接依據胎壁的轉動方向安裝輪子, 結果前輪的輪胎居然是裝反的!? @_@
前 1/3 的試車路程因為逆風, 所以沒有聽到碟盤磨到卡鉗的異音, 騎了約 1/3 路程、風切聲變小後才發現前輪轉動時會有異音傳出, 而且速度越快、頻率就越高...
回店內檢視 - 輪胎裝反了! 最後只能再將輪子拆下翻轉後裝回. 這台車的輪框有點偏心, 所以如果沒有依照車廠設計的的方向安裝, 就會發生碟盤摩擦到卡鉗的問題...
 |
| 輪胎裝反 #2 |
