客戶自備料件要保養前叉及煞車卡鉗 - 更換耗材
 |
| 準備保養前叉、卡鉗的 Honda CB400 |
延伸閱讀:
Honda CB400SF 大保養檢驗項目
前叉
 |
| 左側前叉已開始輕微滲油 |
 |

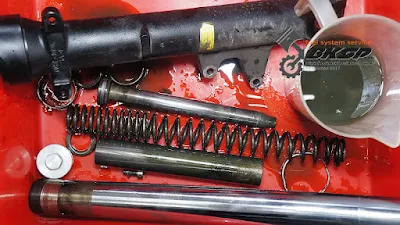

| 細部分解前叉 #1 |
 |
| 管身內部有鏽垢、油泥 #1 |
 |
| 清潔 #1 |
 |
客供的彈簧長度不對...
(噴射款的彈簧不能裝在化油款上) |
 |
準備更換相關料件 #1
(客供品) |
 |
| 清潔阻尼棒固定螺絲, 並更換鋁墊片 |
 |
| 裝上客供的內外管滑套 |
 |

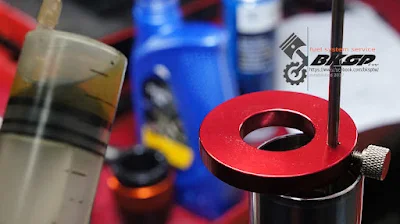

倒入適量前叉液壓油
(客供的液壓油黏度高了些... 15W...) |
右側前叉
 |

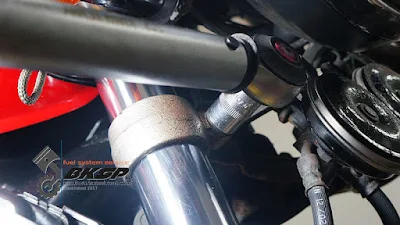

| 與下三角台接合的部位已生鏽 |
 |
| 細部分解前叉 #2 |
 |
| 管身內部有鏽垢、油泥 #2 |
 |
| 清潔 #2 |
 |
| 準備更換相關料件 #2 |
 |
| 鎖緊阻尼棒固定螺絲至指定扭力值 |
 |
| 清潔與前叉的接合部位 |
 |
| 鎖緊各固定螺絲至規範扭力值 |
殘渣...
 |
| 倒出的前叉油雖然沒有看到金屬屑, 但有少量的塊狀油泥... |
煞車卡鉗
 |
| 抽掉所有液壓油 |
 |
| 卡鉗內部概況 - 乾淨, 沒有太多結晶物、雜質... |
 |
| 土封有明顯的損傷痕跡 |
 |
| 細部分解 |
問題 - 脫漆!
 |
| 泡了一下清潔劑準備刷洗時... |
將分解的卡鉗分件泡在清潔劑內, 準備刷洗時卻看到部份卡鉗上的漆已脫落! @_@
 |
| 卡鉗脫漆 #1 |
 |
| 卡鉗脫漆 #2 |
保養
 |

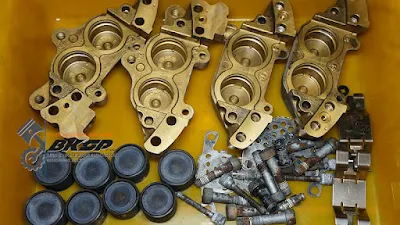

| 油污清洗完畢 |
 |
| 螺牙除鏽 |
 |
| 活塞表面的鍍層狀況很不好... |
 |
經過一段時間的拋修後, 終於稍微見光了!
(總共 8 顆要處理... -_-) |
 |
| 換新油土封、保養、組裝 |
 |
客供的前煞車來令片
(兩組不同的來令片) |
 |
有 1 組的來令片需要修改隔熱墊才可以裝上...
(照片中前片那組) |
 |
| 塗些油脂在除鏽過的來令片固定梢上 |
 |
| 組裝 - 將各固定螺絲鎖緊至指定扭力值 |
排空氣
 |

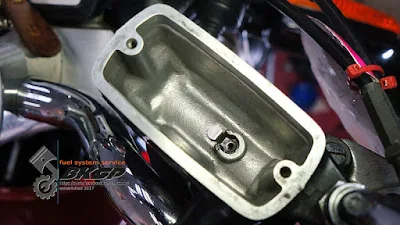

| 清潔油杯 |
 |
| 客供的煞車液壓油 |
排空氣的作業並不平順
右側卡鉗的油管似乎有阻塞的樣子 - 不管是用按壓總幫拉桿, 或者用負壓的方式吸油, 從放氣螺絲出來的油量硬是比左側卡鉗少很多...
雖然最終有順利讓右側卡鉗正常作動, 但著實耗了不少時間在排氣作業上 -_-
 |
| 驗證前煞車迴路可以正常耐壓, 且無任何滲漏的情況發生 |
 |
| 裝回清潔後的油杯蓋分件 |
其他
 |
| 水幫浦損壞 #1 |
 |
水幫浦損壞 #2
(洩水口) |
客戶的 Honda CB400 原先裝的水箱蓋僅能耐壓 0.9 Bar
日前發生冷卻液自副水箱溢出的狀況後, 客戶就買了原廠水箱蓋回來更換(1.1 Bar); 換掉水箱蓋後冷卻液就不再從副水箱滲出了, 但是... 改從水幫浦漏出來! -_-
 |
| 水幫浦損壞 #3 |
輪框培林、油封
 |
| 保養前叉時檢查到輪框培林異常 - 轉動不順、卡卡的且有異音... |
 |
| 拆下鏽蝕的培林及油封 |
 |
| 鏽蝕的輪框襯套 |
 |
| 除鏽並塗抹油脂 |
 |
| 清潔接合面 |
 |
| 裝上客供的培林及油封 |
 |
| 清潔襯套 |
 |
| 清潔輪軸並重新塗抹油脂 |
 |
| 以指定扭力值鎖緊各固定螺絲 |
試車
 |
| Honda CB400 更換耗材後準備上路試車 |
除了水幫浦試車不久後開始噴水外, 所有代工保修的項目皆正常運作 :-)
