維修 - Yamaha FZR1000 化油器阻塞、無法正常怠速 | 負壓膜破損 | 噴油嘴 | 化油器 | 齒盤 | 鏈條 | 油箱鏽蝕

客戶備好保修用的料件後, 載來了這台經典名車 - Yamaha FZR1000 要修復無法怠速的問題...

化油器阻塞、無法正常怠速的 Yamaha FZR1000
化油器阻塞、無法正常怠速的 Yamaha FZR1000



概略車況

鏽蝕的油箱 #1
鏽蝕的油箱 #1

掀開油箱蓋隨即聞到已經發臭的汽油味... -_-

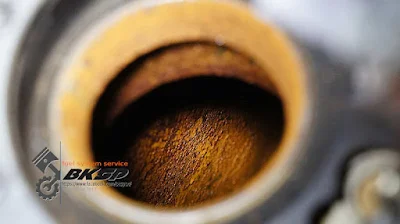

鏽蝕的油箱 #2
鏽蝕的油箱 #2

電池狀況 OK
電池狀況 OK, 只是有點久沒充電...

缺油箱前固定螺帽
缺油箱前固定螺帽

建議更換的汽油濾芯
建議更換的汽油濾芯

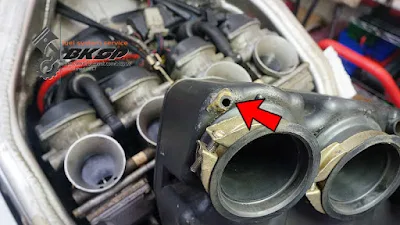

魔改的集氣箱
@_@ 魔改的集氣箱...

斷掉的集油管 #1
斷掉的集油管 #1

斷掉的集油管 #2
斷掉的集油管 #2
(有修補痕跡)

先塞顆螺絲
怕忘了補洞, 先塞顆螺絲進去 XD

狀況 OK 的火星塞
電極稍黑、狀況 OK 的火星塞

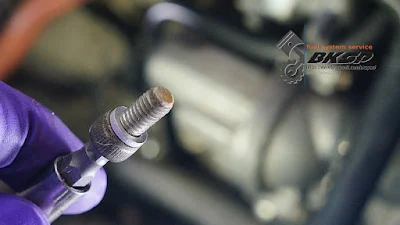

進水、鏽蝕
火星塞帽有鏽水乾涸痕跡 - 火星塞有泡水鏽蝕的情況


化油器

卡住的節流閥
卡住的節流閥 (照片中央

磨損的螺絲頭 #1
磨損的螺絲頭 #1

磨損的螺絲頭 #2
磨損的螺絲頭 #2

磨損的螺絲頭 #3
磨損的螺絲頭 #3

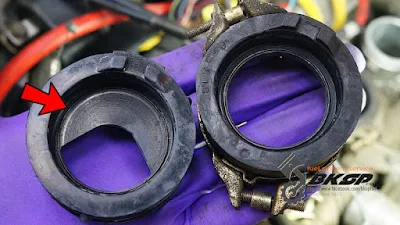

客供的岐管
客供的岐管(左) VS 原車上的岐管(右)

有滲油的問題
各缸化油器的三角油針皆有滲油的問題

有點髒的油杯
有點髒的油杯

髒污、塞住的油嘴 #1
髒污、塞住的油嘴 #1

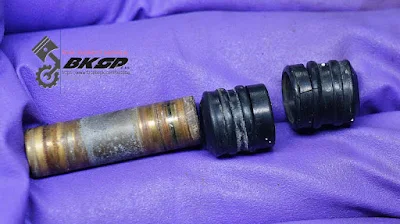

髒污、塞住的油嘴 #2
髒污、塞住的油嘴 #2

髒污、塞住的霧化管
髒污、塞住的霧化管

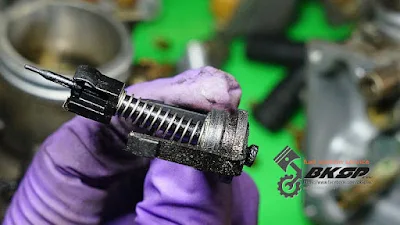

髒污的油針
髒污的油針

破損的負壓膜 #1
破損的負壓膜 #1

破損的負壓膜 #2
破損的負壓膜 #2

複合材質的化油器
塑膠+鋁合金的複合材質化油器... -_-

這是一組很有環保概念的化油器... 很多零組件都是塑膠材質製成 -_-

壞一半的組風門機構
壞一半的組風門機構

大部分解
大部分解
(因客供的化油器維修套件未有對應的油封, 所以僅能拆到這個程度...)

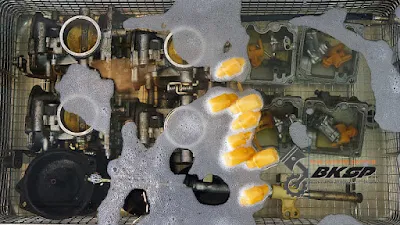

超音波清潔
超音波清潔

問題 & 組裝

補上維修包內沒有的 O-Ring
補上維修包內沒有的 O-Ring
(拿尺寸相近的 O-Ring 來裝)

主噴油嘴號數異常 #1
主噴油嘴號數異常 #1

主噴油嘴的號數正常來說應該只會有 2 種. 但是這台 FZR1000 的主噴油嘴居然有 3 種... 2 顆 #115, 1 顆 #122.5, 1 顆 #125 @_@

主噴油嘴號數異常 #2
主噴油嘴號數異常 #2

公差有點大的副廠耗材 #1
公差有點大的副廠耗材 #1

尺寸太小 #1
尺寸太小, 只能再改其他尺寸的 O-Ring #1

調整浮筒高度
調整浮筒高度

公差有點大的副廠耗材 #2
公差有點大的副廠耗材 #2

副廠負壓膜太厚
客供的負壓膜太厚

尺寸太小 #2
因負壓膜太厚, 維修包附的 O-Ring 尺寸太小(細), 只能再改其他尺寸的 O-Ring

未裝好的負壓膜 #1
未裝好的負壓膜 #1

未裝好的負壓膜 #2
未裝好的負壓膜 #2

測試新裝上的副廠負壓膜總成 - 除了作動不甚順暢外, 還有 "漏氣" 的問題. 與沒有破損的負壓膜總成比較, 新負壓膜總成落下/關閉的速度快了非常多!

沿用舊節流閥 #1
新負壓膜裝在舊節流閥上 #1

沿用舊節流閥 #2
新負壓膜裝在舊節流閥上 #2

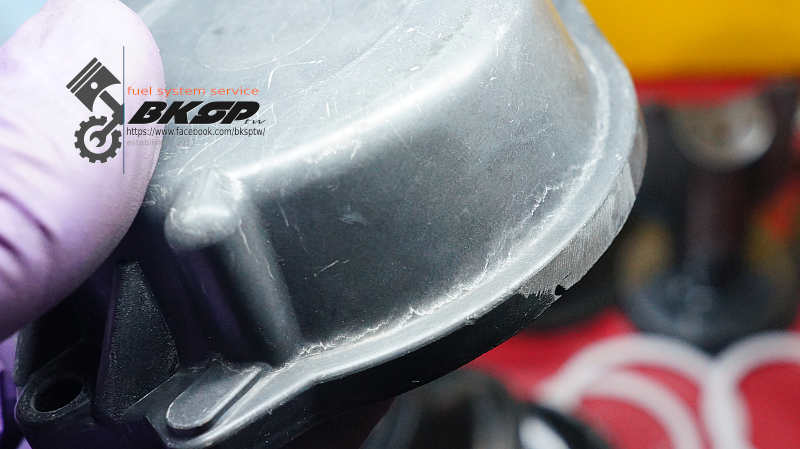

疑似破損的負壓膜上蓋 #1
疑似破損的負壓膜上蓋 #1

疑似破損的負壓膜上蓋 #2
疑似破損的負壓膜上蓋 #2

疑似破損的負壓膜上蓋 #3
疑似破損的負壓膜上蓋 #3
(外部也是看得到裂痕)

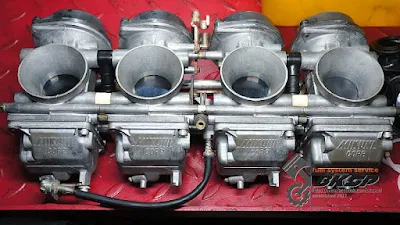

化油器清潔、保養、組裝完畢
化油器清潔、保養、組裝完畢

測漏

驗證化油器
驗證化油器

串接化油器的燃油管滲漏
串接化油器的燃油管滲漏... -_-

特寫滲漏部位
特寫滲漏部位

拆下滲漏的燃油管
拆下滲漏的燃油管

破損的油封
破損的 "油封" - 龜裂、破裂

折衷作法
折衷作法 - 以 O-Rings 取代原廠油封

未再滲漏
壓力測試超過 5 小時, 未再滲漏

岐管

更換岐管、束環螺絲
更換硬化的岐管、螺絲頭損壞的束環螺絲

裝上岐管、化油器
裝上修過得岐管、化油器

汽油濾芯

換掉舊汽油濾芯
換掉舊汽油濾芯

再次驗證化油器
以汽油幫浦供油, 再次驗證化油器能否耐壓、不會滲油... 正常! :-)


齒盤、鏈條

尖牙的後齒盤
後齒盤已經磨成尖牙狀 @_@

前齒盤狀況也不好
前齒盤狀況也不好
(固定螺帽也未鎖緊, 僅依靠安全華司固定 @_@)

損壞的調鍊器 #1
損壞的調鍊器 #1

損壞的調鍊器 #2
損壞的調鍊器 #2

前手做的簡易調鍊器 #1
前手做的簡易調鍊器 #1

前手做的簡易調鍊器 #2
前手做的簡易調鍊器 #2

狀況 OK 的緩衝橡膠
狀況 OK 的緩衝橡膠

鎖緊齒盤的固定螺帽
鎖緊齒盤的固定螺帽至指定扭力值

補些油脂
補些油脂. 油封與襯套已有間隙產生

清潔
清潔
(輪框上沒有配重用的鉛塊? @_@)

清潔油泥
清潔油泥

鎖緊齒盤固定螺帽
鎖緊齒盤固定螺帽並彎折安全華司

清潔輪軸並塗上新油脂
清潔輪軸並塗上新油脂

換上客供的鏈條
換上客供的鏈條

客製合適長度的調鍊器
客製合適長度的調鍊器
(客戶說用簡單、方便作業的方式即可 XD)

裝上調鍊器
裝上調鍊器

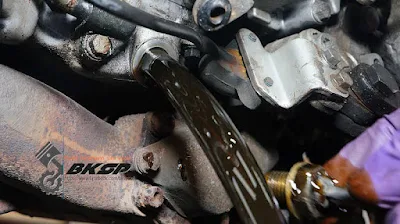

鎖緊輪軸固定螺帽
鎖緊輪軸固定螺帽至規範扭力值並裝上安全插梢


油箱除鏽

利用藥劑清洗鏽蝕的油箱內部
利用藥劑清洗鏽蝕的油箱內部
(使用超過 5 加侖的藥劑... -_-)

比較: 除鏽前
比較: 除鏽前

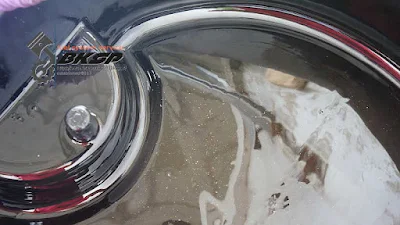

比較: 除鏽後 #1
比較: 除鏽後 #1

經過半天的浸泡, 原先滿是鏽蝕的壁面, 現在已經可以看到金屬原色 :-)

比較: 除鏽後 #2
比較: 除鏽後 #2


四缸平衡

準備調整四缸平衡
準備調整四缸平衡

這台 Yamaha FZR1000 的負壓檢測閥藏在化油器底下內側, 其中以第 2 & 3 缸的檢測閥最難處理... 光是要把外蓋螺絲拆下, 及裝上轉接頭就耗了不少時間!

不好拆裝的轉接頭
不好拆裝的轉接頭

確保作業期間的怠速轉速落在規範內
確保作業期間的怠速轉速落在規範內

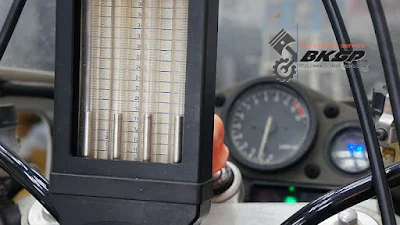

調整各缸負壓值
調整各缸負壓值中

更換鋁墊片
更換鋁墊片後鎖回檢測閥的外蓋螺絲


機油、濾芯

乾淨的油盆
乾淨的油盆是必備的 ;-)

漏掉舊機油
漏掉舊引擎機油

缺少大華司 #1
缺少大華司 #1

採用這種濾芯機構設計的車款很常發生這種狀況 - 介於濾芯跟彈簧間的大華司跟著濾芯被丟棄... -_-

缺少大華司 #2
缺少大華司 #2

清潔並補上缺遺的大華司
清潔並補上缺遺的大華司

清潔接合面
清潔接合面

鎖緊各螺絲至指定扭力值
鎖緊各螺絲至指定扭力值

奇特的設計
奇特的設計 - 2 個注油口

更換 O-Rings
因為 2 個注油口都有滲油的狀況, 所以換掉 O-Rings

清潔注油口
清潔注油口

金屬屑

漏下的舊機油內有多量的金屬屑 #1
漏下的舊機油內有多量的金屬屑 #1

漏下的舊機油內有多量的金屬屑 #2
漏下的舊機油內有多量的金屬屑 #2


其他

空氣濾芯很乾淨
空氣濾芯很乾淨

調整煞車開關
清潔、調整煞車開關

開啟電門後, 後煞車呈常亮的狀態

經量測 - 前煞車開關作動正常; 後煞車開關則是接點接觸不良, 再加上調整得太高導致煞車燈一直亮著...

調整好後煞車燈開關的高度後, 踩踏後煞車踏桿已可正常點亮煞車燈, 但偶爾會發生接觸不良、閃爍的情況 - 多使用後煞車可改善接觸不良的問題

前煞車燈開關雖然作動沒問題, 但是負責送電的線路沒有電. 也因此拉前煞車拉桿是不會亮煞車燈的!

電池狀況 OK
電池狀況 OK

回充電壓太高
回充電壓太高!

車輛處於怠速狀態的回充電壓約落在 13.1 VDC. 當轉速拉昇至約 2,000 RPM 時, 回充的電壓即飆昇超過 15.x VDC! 要特別注意過充導致電池膨脹的問題發生

換掉破損的快速接頭 O-Ring
換掉破損、漏油的燃油管快速接頭 O-Ring

倒入新鮮的燃油
準備倒入新鮮的燃油至除鏽完的油箱內 :-)

換掉車殼的橡膠環
換掉破損的車殼橡膠環


試車

Yamaha FZR1000 保修完準備試車
Yamaha FZR1000 保修完準備試車

試車期間發現的問題:
  • 離合器碗公(clutch basket)總成的間隙過大. 引擎發動後會因此產生運轉異音, 離合器拉桿拉著可降低該異音. 不影響安全性, 只是隨著間隙變越大, 雜音也就會越大
  • 正時鏈條聲非常明顯. 現階段判斷可處理、可不處理. 如果異音越來越大就建議要更換相關零組件了!
  • 怠速不甚平穩. 混合比、四缸平衡、怠速轉速皆已調整好, 怠速依舊不是很平穩
    (怠速不平穩這部份會受到引擎狀況及點火系統的影響)
  • 當引擎達到工作溫度(熱車)後, 熄火要再發動引擎時, 會需要稍微轉一下油門

這台 Yamaha FZR1000 的化油器整理完後, 即使冷車也非常容易發動引擎 - 拉阻風門、按一下啟動按鈕, 引擎應聲發動! :-)

試車時在路況允許的前提下測試大油門加速 - 在轉速約 3,000 RPM 時大開油門, 引擎的動力輸出雖然不像現在的公升級跑車那般猛爆, 但引擎還是非常給力, 時速從 40 KPH 轉眼就近 100 KPH 了!

所有保修項目皆運作正常
