客戶的 Honda CB1300 在騎乘中異常熄火, 所以請道路救援將車輛載運到本店...
 |
| 待整理化油器的 Honda CB1300 |
車輛到達後先抽空檢查問題, 結果是點火系統的保險絲燒毀. 換上新保險絲後開電門... 新換上的 10A 保險絲在通電的瞬間熔斷! @_@
因客戶有加裝一些燈條、線路, 或許是這些額外加裝的電器引起的異常? 在一番檢查後再換上新保險絲, 開啟電門即不再燒保險絲
(未找到導致保險絲燒熔的問題點, 但是客戶認為後續他可自行處理, 所以當下即交車給客戶騎走)
交車後不久接到客戶來電告知他想整理化油器, 故又折返將車輛留給本店 XD
延伸閱讀:
Honda CB1300 大保養檢驗項目
車輛概況
 |

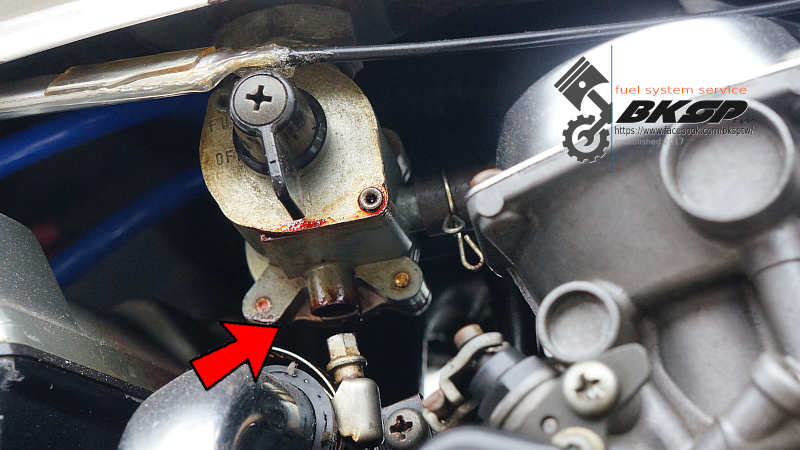

| 漏油 #1 |
 |
| 漏油 #2 |
不只油閥有滲漏的情況, 就連化油器的油杯接合部位都有燃油滲漏的問題... -_-
 |
| 漏油 #3 |
 |
油箱少了 1 顆固定螺絲, 且另 1 顆也沒有鎖緊... 直接可用手轉鬆! -_-
(也沒有固定用的插梢) |
化油器
 |
| 原廠的化油器維修套件 & 相關耗材 |
 |
| 未妥善安裝的集氣箱 #1 |
 |
| 未妥善安裝的集氣箱 #2 |
 |
| 拆下化油器 |
問題
 |
| 負壓膜室的濾芯外盒遺失! |
原以為很單純的保養作業 - 更換耗材後調整四缸平衡即可交車. 問題卻隨著拆卸過程不斷冒出... -_-
 |
| 破損的負壓膜 #1 |
 |
| 破損的負壓膜 #2 |
 |
| 破損的負壓膜 #3 |
 |
| 破損的負壓膜 #4 |
 |
| 破損的負壓膜 #5 |
 |
| 破損的負壓膜 #6 |
4 組負壓膜中有 3 組破裂, 且全都有修補過的痕跡... -_-
 |
| 混搭的混合比螺絲 #1 |
 |
| 混搭的混合比螺絲 #2 |
 |
| 油杯底部沈澱不少鏽渣 |
 |
| 前手整理化油器後沒更換墊片, 僅塗膠即裝回 |
 |
| 溢出的墊片膠 @_@ |
若無法更換墊片、須使用墊片膠撐著用時, 請務必使用可耐燃油侵蝕的類型. 不耐燃油的墊片膠很有可能會阻塞化油器的細小孔徑!
 |
| 特寫溢出的墊片膠 |
 |
被夾傷的霧化管、主油嘴
(全部霧化管、主油嘴皆有被工具夾傷的問題) |
 |
| 比較混搭的混合比螺絲 |
 |
| 連彈簧都不同 |
 |
| 混合比螺絲未裝華司, 直接裝彈簧、O-Ring 的結果 |
 |
| 拆下幾乎卡死的阻風門拉索 |
 |
| 曾分解過的化油器 #1 |
 |
| 曾分解過的化油器 #2 |
 |
| 鏽垢、鏽渣 #1 |
 |
| 鏽垢、鏽渣 #2 |
 |

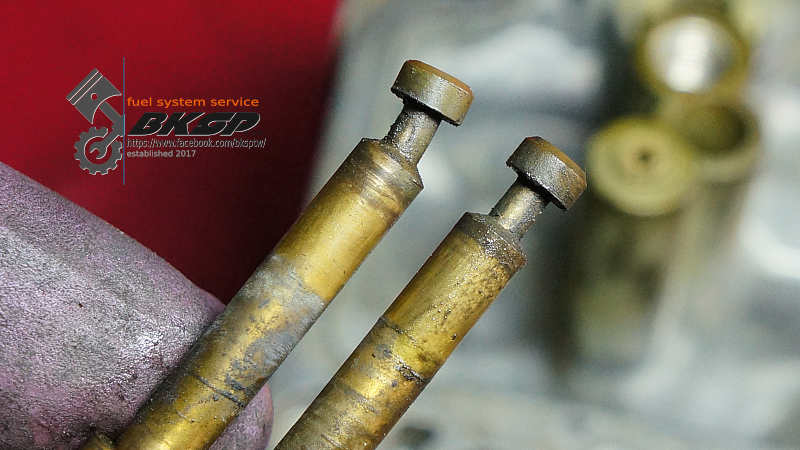

| 彎曲的阻風門柱塞 #1 |
 |
| 彎曲的阻風門柱塞(左) #2 |
 |
| 嚴重龜裂的 O-Rings |
 |
| 遺失 TPS 與化油器蝴蝶閥軸心的連結器 |
Honda 的化油器車款大部分都有類似的設計 - TPS(油門位置感知器)須透過一個小連結器連接化油器的蝴蝶閥軸心. 沒有這個小零件, TPS 等於失去功用!
清洗、更換耗材、組裝
 |
| 超音波清洗中 |
 |
| 清潔混合比螺絲時才發現 - 居然裝了 3 種不同款式!? @_@ |
 |
| 清潔阻風門柱塞 |
 |
| 清潔後待組裝的化油器分件 |
 |
| 換上新 O-Rings |
 |
| 拋光三角油針接合部位 |
 |
組裝浮筒並確認高度
(雖然浮筒高度不可調, 但是還得確保各高度差異不能太大...) |
 |
挖掉已經硬化的墊片膠
(可明顯看到有 2 種不同顏色的墊片膠) |
 |
| 嘗試清潔 TPS |
根據量測, TPS 的電阻值異常 - 也就是說 TPS 可能已經故障. 不過因為已無原廠新品可購買, 也擔心中古件無法撐太久, 甚至也有類似的問題, 所以先以電子清潔劑清清看...
 |
| 組裝化油器中... |
追加料件
化油器的負壓膜已破損須換新, 所以將由客戶提供副廠件. 其餘的濾芯外盒、混合比螺絲則購置原廠件
 |
| 裝上不起眼但非常重要的連結器 |
 |
| 特寫連結器 |
 |
因為副廠負壓膜總成的孔徑較小的關係, 油針無法完全插到底.
因此導致油針的長度較原廠短了近 3 mm... |
 |
| 長度短了近 3 mm 的油針 |
 |
| 原廠混合比調整螺絲 |
 |
| 幫客戶省錢 - DIY 連接管路 |
 |
| 小濾芯總成的各分件 |
 |
妥善安裝集氣箱(上)
負壓膜室的小濾芯位置(下) |
 |
| 左側的集氣箱吊耳斷裂... -_- |
 |
| 調整 TPS |
 |
| 保險絲燒毀 #1 |
留車當天燒的是點火系統的保險絲, 這次改燒燈光系統的保險絲... 車上拉太多線囉! -_-
 |
| 保險絲燒毀 #2 |
四缸平衡
 |
| 測試用的火星塞可正常產生跳火 |
全部就緒後即發動引擎. 但是從排氣聲可明顯聽出有 1 缸沒有點火. 檢查各缸的排氣管溫度後確定是第 1 缸的沒正常運作...
拿了 1 顆火星塞過來測試 - 可以正常跳火; 化油器是剛整理好的, 所以不是供油系統的問題(很有自信 XD); 拆下第 1 缸火星塞檢視電極狀況 - 其電極表面覆蓋了一層厚厚的碳, 測試跳火... 火花亂竄! @_@ 這顆火星塞有問題!!
 |

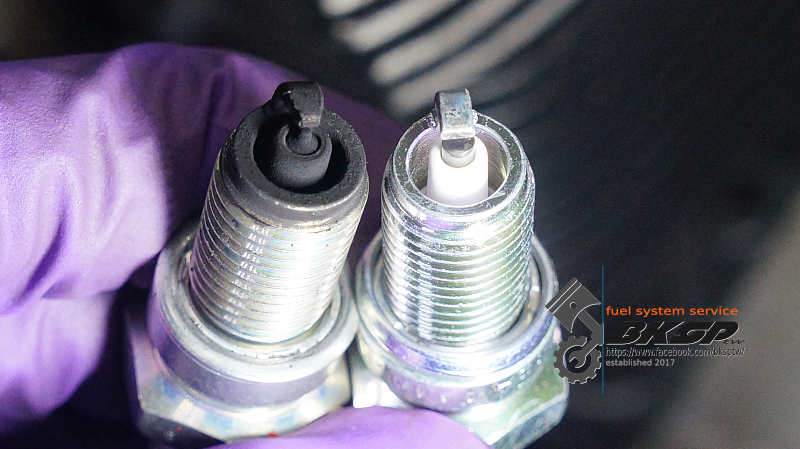

| 損壞且嚴重積碳的銥合金火星塞 |
 |
| 車上的 4 顆火星塞全數換成原廠規格 |
 |
| 調整各缸負壓值中... |
 |
| 確定引擎怠速落在規範內 |
 |
| 數值不漂亮, 但可輕鬆通過排氣檢驗 :-) |
追加 - 油閥
 |
拆下嚴重滲漏的油閥 #1
(濾芯有扭曲變形的問題) |
這個年份的 Honda CB1300 原廠油閥已停產, 配合的供應商也沒有庫存品... 退而求其次 - 改找二手良品. 二手件數量不多, 且品像普普, 但是單價卻又高的嚇人(而且換上後可用多久都還是個問號) -_-
那怎麼辦?! 一直漏油不是辦法啊!! 所以只能找其他車款的油閥來用了! ;-)
 |
| 拆下嚴重滲漏的油閥 #2 |
 |
| 清潔接合部位 |
 |
| 比較新舊油閥外觀 |
 |
| 副廠油閥的負壓閥接頭較小, 所以原先的負壓管不能繼續沿用... |
 |
| 測試... 不再滲油了! :-) |
