休息期間接到客戶來電通知 - 車子(BMW R65)已經載到店門口放了 @_@

有電但無法發動的 BMW R65
有電但無法發動的 BMW R65

據客戶告知, 這台車裝櫃前還有發動引擎(留存記錄), 狀況良好, 但是到台灣後就不能發動了...



概略車況

後輪沒氣
後輪沒氣、輪胎硬化

擦傷、損壞的保桿 #1
擦傷、損壞的保桿 #1

擦傷、損壞的保桿 #2
擦傷、損壞的保桿 #2

磨損的汽門蓋
磨損的汽門蓋

鏽蝕、掉漆的後避震彈簧
鏽蝕、掉漆的後避震彈簧

特寫鏽後避震彈簧
特寫鏽蝕的後避震彈簧

嚴重破損的前叉防塵套
嚴重破損的前叉防塵套

變形的火星塞端子
變形的火星塞端子 (被夾到變形?

油漬

不明油漬
不明油漬

特寫不明油漬
特寫不明油漬

油漬的來源 - 供油閥底座 #1
不明油漬的來源 - 供油閥底座 #1

化油器及岐管上已乾涸的不明油漬原來是自供油閥滴落的汽油...

根據初步檢視, 似乎是底座與油箱間的接合部位有裂縫, 因此才造成汽油從該部位滲出

油漬的來源 - 供油閥底座 #2
不明油漬的來源 - 供油閥底座 #2

龜裂的進氣導管橡膠管
龜裂的進氣導管橡膠管

破損的左側飾蓋
破損的左側飾蓋

電池

非常大顆的電池
以現在的標準 - 非常大顆的電池

過放、須更換的電池 #1
過放、須更換的電池 #1

過放、須更換的電池 #2
過放、須更換的電池 #2

嚴重鏽蝕的電池座
嚴重鏽蝕的電池座

油箱

油箱蓋
油箱蓋

油箱內部概況
油箱內部概況

汽油雖然已經 "發臭"(非-常-臭), 但是油箱內部並沒有看到明顯鏽蝕、掉漆的情況

化油器

有點髒的油杯
有點髒的油杯

浮筒室的相關零組件
浮筒室的相關零組件

燃油管及其他異常

嚴重龜裂的燃油管
嚴重龜裂、建議更換的燃油管

磨損的前煞車油管
磨損的前煞車油管

特寫磨損部位
特寫磨損部位

破損的油箱固定膠套
破損的油箱固定膠套

特寫破損的膠套
特寫破損的膠套


化油器

先從左側的化油器開始作業
先從左側的化油器開始作業...

左側的油閥會輕微滲油, 也因此造成化油器包了一層油膠
左側的油閥輕微滲油, 也因此造成部份化油器 & 岐管包了一層油膠

有自霧化管滲油出來的痕跡
有自霧化管滲油出來的痕跡

缸頭進氣端的概況
缸頭進氣端的概況

所有可動關節部位皆卡住
所有可動關節部位皆卡住

清潔負壓膜外蓋固定螺絲
清潔被油膠覆蓋的負壓膜外蓋固定螺絲

負壓膜
負壓膜

油針
油針

油杯
油杯... 有很多鈣化物 -_-

主噴油嘴
主噴油嘴

浮筒的狀況不佳
浮筒的狀況不佳

三角油針
三角油針

拆下浮筒後, 三角油針卻沒有跟著掉下來, 仔細檢視後才確定 - 三角油針被厚厚的一層油膠黏住, 著實費了一些時間才把他拉出來...

狀況不佳的三角油針座
狀況不佳的三角油針座

霧化管分件
霧化管分件

阻風門機構
阻風門機構

細部分解
細部分解

因為蝴蝶閥軸心嚴重 "沾粘" 的關係, 最後決定將該部位的零件也拆下清潔、保養...

右側化油器

拆下右側的化油器
拆下右側的化油器

原先以為外觀看來還 OK 的右側化油器, 其狀況應該不錯, 結果... 分解後還是令人意外

狀況很糟的混合比調整螺絲
狀況很糟的混合比調整螺絲

完全阻塞的油嘴
完全阻塞的油嘴

侵蝕、凹陷 #1
侵蝕、凹陷 #1

零件經過清潔後, 原先被油膠/污漬覆蓋的問題隨即浮現 - 大部分的零件皆有侵蝕、凹陷的情況...

侵蝕、凹陷 #2
侵蝕、凹陷 #2

磨損
磨損

特寫磨損部位
特寫磨損部位

超音波清洗
全部丟進超音波清洗機... :-)

物理加強清潔

物理清潔
處理無法用藥劑+超音波震下的鈣化物

溢油孔
油杯底部的溢油孔

已經腐蝕、侵蝕的進氣道
已經腐蝕、侵蝕的進氣道 - 2 顆化油器皆是相同狀況

拋光三角油針座
拋光三角油針座

組裝

組裝清潔完的各分件
組裝清潔完 & 汰換後的各分件

換掉蝴蝶閥固定螺絲
換掉蝴蝶閥固定螺絲

換掉上蓋固定螺絲
換掉上蓋固定螺絲

組裝完畢!
組裝完畢! - 右側

阻風門機構的復位彈簧已經鏽蝕、變形到無法將拉桿復歸回原位, 也就是說未來如果拉了阻風門拉桿, 即使將手把上的拉桿推回原位, 化油器上的組風門依舊呈 1/2 開啟的狀態...

可以裝車的化油器
整修完、可裝車的化油器

浮筒

比較新(右)與舊(左)浮筒的外觀
比較新(右)與舊(左)浮筒的外觀

特寫新舊浮筒
特寫新舊浮筒


其他

電池

新電池 - 太高
新電池(客供品) - 太高

新電池 - 太窄
新電池 - 太窄

無法使用原先的電池固定方式
無法使用原先的電池固定方式

束帶固定大法
最後... 只能用 "束帶固定大法" 了!

空氣濾芯

客供品 - 空濾

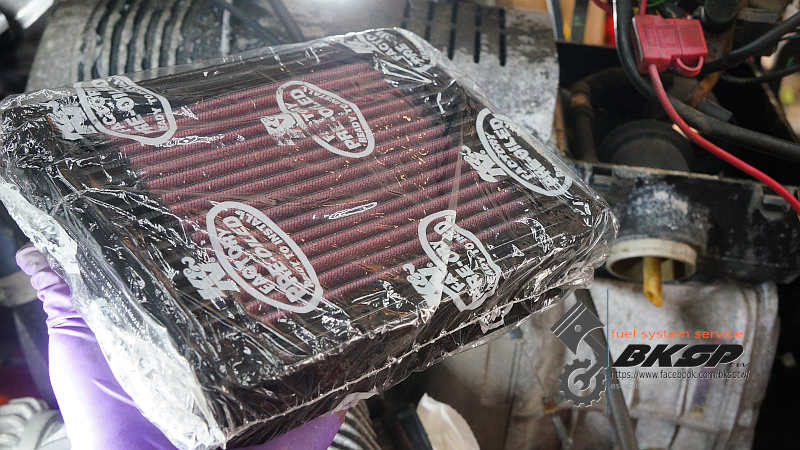

客供品 - 知名廠牌空濾

清潔進氣導管
清潔進氣導管/外蓋

空濾換裝完畢
空濾換裝完畢

燃油管

換掉已經硬化、龜裂的燃油管
換掉已經硬化、龜裂的燃油管並加裝濾芯

中間貫通的燃油管也須一併更換
中間貫通的燃油管也須一併更換

新的燃油管
換上新的燃油管

因為集氣箱壓著的關係, 這條貫通兩側的燃油管並不好更換、安裝


汽門間隙

輕微鏽蝕的汽門蓋固定螺桿
輕微鏽蝕的汽門蓋固定螺桿

汽門蓋固定螺帽及螺桿已經緊緊的咬在一起, 拆下固定螺帽的時候, 連同螺桿也一起拆下了...

拆卸汽門蓋
拆卸汽門蓋

太小的汽門間隙
進、排氣的汽門間隙太小

BMW airhead(氣冷頭) 引擎的汽門間隙會隨著里程的增加而慢慢變小, 也因此每隔固定里程就需要檢查/調整...

咬死、無法拆下的螺桿
咬死、無法拆下的螺桿

右缸

與右側的比較
與右側的比較

調整汽門間隙中
調整汽門間隙中

因為汽門蓋墊片尚未到貨的關係, 所以只能先裝回舊墊片, 等新墊片到貨後再拆裝一次... -_-

火星塞

比較新(左)與舊(右)火星塞的外觀
比較新(左)與舊(右)火星塞的外觀

將火星塞鎖緊至指定扭力值
將火星塞鎖緊至指定扭力值

汽門蓋墊片

客供品 - 汽門蓋墊片
客供品 - 汽門蓋墊片

依序鎖緊各固定螺帽
依序鎖緊各固定螺帽

airhead 的汽門蓋有 3 顆固定螺帽, 但原廠僅提供中央螺帽的扭力值... 且根據許多自行 DIY/保養 airhead 的同好意見 - 別鎖到原廠指定的扭力值, 螺桿很可能因此被整根拔起! 那... 要鎖多緊呢??! @_@


前煞車系統

車輛在前煞車拉桿拉了後就會變得不好移車 - 來令片會一直咬著碟盤, 雖然還不到咬死無法移車的情況, 但是移完車後碟盤已經會有溫熱感; 告知客戶這個狀況後, 客戶決定將相關組件分解、保養...

此外, 車上的原廠煞車油管已經使用超過 30 年, 此次保養時也將一併更換 ;-)

總幫

陳年的煞車液壓油
陳年的煞車液壓油

膠狀、結晶物
油杯內有許多膠狀、結晶物

管路內也有結晶物
管路內也有結晶物

準備分解總幫
準備分解總幫

狀況不佳的活塞總成
外觀狀況不佳的活塞總成

油壓缸內有許多結晶物
油壓缸內有許多膠狀、結晶物

分解...
分解...

清除膠狀、結晶物
清除膠狀、結晶物 & 更換 O-Ring

待組裝的總幫分件
待組裝的總幫分件

一堆待刮除的結晶物
一堆待刮除的結晶物...

清除結晶物 #1
清除結晶物 #1

清除結晶物 #2
清除結晶物 #2

卡鉗

拆下前煞車卡鉗
拆下卡鉗、準備分解

來令片的厚度還很充足
來令片的厚度還很充足

結晶物 #1
結晶物 #1

結晶物 #2
結晶物 #2

細部分解
細部分解

清洗完的各分件 & 掉色的卡鉗本體
清洗完的各分件 & 掉色的卡鉗本體

是的~! 沒看錯, 照片中的銀色卡鉗本體確實就是同一顆... 只是不知道為什麼, 泡完清潔藥劑後, 刷洗的過程中就變成銀色了! @_@

破裂的活塞
破裂、缺角的活塞

卡鉗組裝中
卡鉗組裝中

所有插梢皆塗上一層薄油脂
所有插梢皆塗上一層薄油脂

卡鉗清潔、保養完畢!
前煞車卡鉗清潔、保養完畢!

排空氣

排出管路內的空氣
排出管路內的空氣...

作業完畢後將放氣螺絲鎖緊至指定扭力值
作業完畢後將放氣螺絲鎖緊至指定扭力值

裝回清潔後的油杯蓋分件
裝回清潔後的油杯蓋分件

完成保養前煞車系統的作業
完成保養前煞車系統的作業


雙缸平衡、引擎機油、機油濾芯

清潔岐管 & 周遭部位
清潔岐管 & 周遭部位

雙缸平衡作業中
調整雙缸負壓值中...

以儀器確定引擎怠速在規範內
以儀器確定引擎怠速在規範內


機油、濾芯

客供品 - 機油 & 濾芯
客供品 - 機油 & 濾芯

漏掉舊機油
漏掉很有味道的舊機油

清潔洩油螺絲並更換鋁墊片
清潔洩油螺絲並更換鋁墊片

清潔接合面、鎖緊洩油螺絲
清潔接合面、鎖緊洩油螺絲至指定扭力值

不好作業的機油濾芯外蓋
不好作業的機油濾芯外蓋

清潔完畢的機油濾芯外蓋分件
清潔完畢的機油濾芯外蓋分件

清潔接合面
刮除殘餘墊片 & 清潔接合面

新(左下) VS 舊(右上) 機油濾芯
新(左下) VS 舊(右上) 機油濾芯

裝回濾芯外蓋
換上新墊片後裝回濾芯外蓋, 並清潔周遭部位的油泥

清潔注油口
清潔注油口 & 倒入適量機油


追加 - 齒輪油

因車輛里程將達 15,000 KM, 且不清楚目前車上的齒輪油是哪時候更換的, 故建議客戶將所有齒輪油換掉...

變速箱

漏掉變速箱的齒輪油 #1
漏掉變速箱的齒輪油 #1

漏掉變速箱的齒輪油 #2
漏掉變速箱的齒輪油 #2 - 比機油更有味道 -_-...

清潔 & 更換鋁墊片
清潔鐵/油泥 & 更換鋁墊片

倒入適量的齒輪油後鎖緊各螺絲
倒入適量的齒輪油後鎖緊各螺絲至指定扭力值

終傳

清潔
清潔

漏掉舊齒輪油
漏掉終傳的舊齒輪油

吸附了很多鐵泥
同變速箱, 洩油螺絲上吸附了很多鐵泥

清潔 & 更換鋁墊片
清潔鐵/油泥 & 更換鋁墊片

鎖緊各螺絲
鎖緊各螺絲至規範扭力值

傳動軸

早期的 airhead 車系除了變速箱、終傳外, 還有 "傳動軸" 齒輪油需要更換... ;-)

待清潔的注油口部位
待清潔的注油口部位

清潔
清潔油泥

漏掉舊齒輪油
漏掉傳動軸的舊齒輪油

清潔、更換鋁墊片
清潔螺絲、更換鋁墊片

以指定扭力值鎖緊各固定螺絲
以指定扭力值鎖緊各固定螺絲


追加項目

方向燈閃爍器

檢測相關燈號時發現 - 切方向燈開關時, 方向燈呈恆亮的狀態, 告知客戶後決定檢修方向燈無法正常閃爍的問題...

異常的方向燈閃爍器
異常、無法正常作動的方向燈閃爍器

測試 & 嘗試排除不閃爍的問題
測試 & 嘗試排除不閃爍的問題

此類的方向燈閃爍器內部有 1 顆繼電器, 因懷疑是繼電器的活動關節部位作動不良, 所以拆開檢測、清潔; 經過一番處理後, 原先通電維持恆亮的情況已有改善 - 燈號已會閃爍, 但是... 當負載恢復為原先的 50W 時, 恆亮的問題又再次發生! -_-

改裝副廠方向燈閃爍器
改裝副廠方向燈閃爍器

更換並驗證
更換閃爍器並驗證方向燈可正常運作

H4 LED 燈

客供品 - LED 燈
客供品 - 知名 P 牌 H4 LED 燈


交車

委外處理的油箱
委外處理的油箱

所有的保修項目皆已完成, 由客戶自行委外處理的油箱也回來了... :-)

保修完、待客戶取車的 BMW R65
保修完、待客戶取車的 BMW R65
