| 準備保養前叉的 Yamaha V-Star 1100(XVS1100) |
延伸閱讀: Yamaha V-Star 1100(XVS1100) 大保養檢驗項目
引擎機油、機油濾芯
 |
| 換機油的標準準備工具 - 乾淨的油盆 |
 |
| 跑不到 1,000 英哩的機油 |
墊片
 |

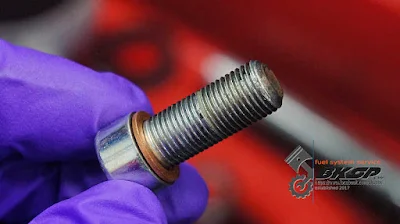

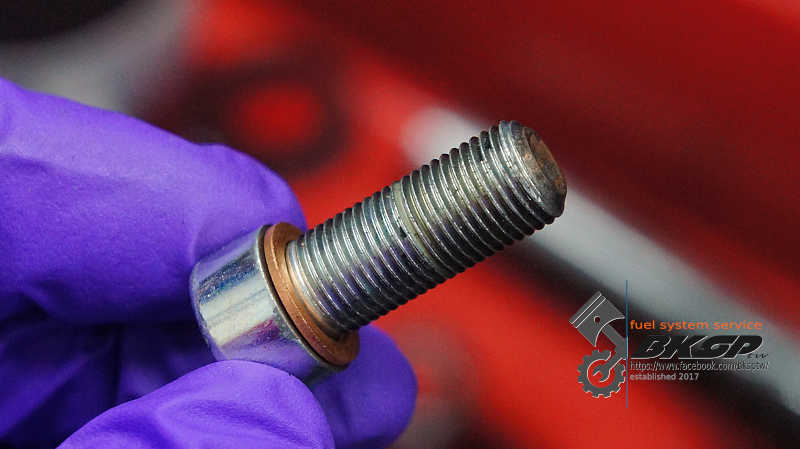

| 清潔洩油螺絲並更換墊片 |
 |
| 還堪用的排氣管頭段墊片 |
機油濾芯
 |
| 換個機油濾芯就是這麼麻煩... 得拆排氣管才換得到! |
 |
| 清潔機油濾芯座 (注意別遺失底下的小 O-Ring 了! ;-) ) |
 |
| 換上新的機油濾芯 |
 |
| 依規範扭力值依序鎖緊各固定螺絲 |
排氣管
 |
| 塗上銅膏後準備安裝排氣管前段 |
 |
| 以指定扭力值鎖緊排氣管尾段的各螺絲/帽 |
引擎機油
 |

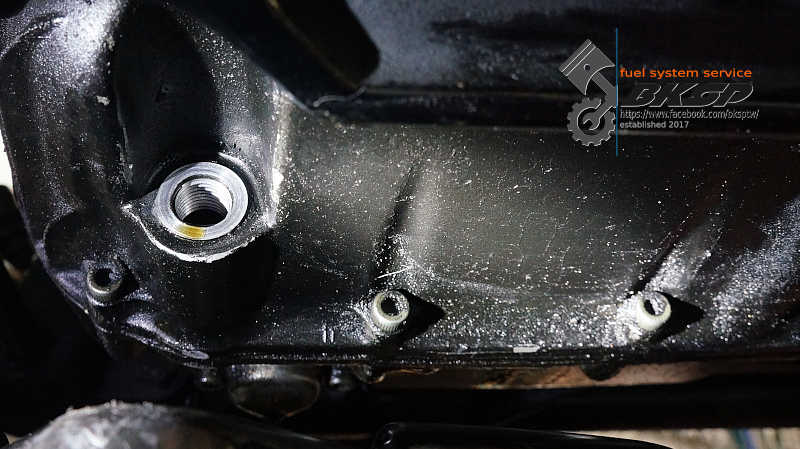

| 準備清潔的洩油口 |
 |
| 清潔洩油口 & 周遭部位 |
 |
| 無論如何困難, 該上扭力的螺絲就是不能放過! |
 |
| 清潔注油口 & 外蓋 |
排檔桿油封
 |

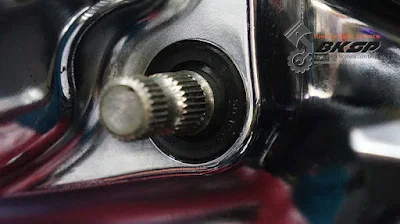

| 會滲油的排檔桿油封... |
 |
| 特寫損壞的排檔桿油封 |
 |
| 原廠油封 |
 |
| 拆下舊油封 |
 |
| 比較新(右)與舊(左)的油封 |
 |

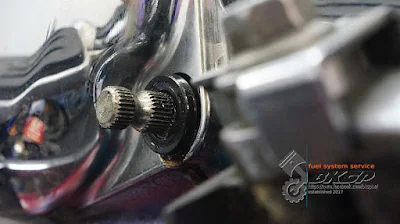

| 排檔桿油封換裝完畢! |
前叉
 |
| 拆下的前叉皆無漏油的問題 |
 |
| 下三角台夾持的部位 - 輕微氧化、生鏽 |
分解
 |
| 內側有多量的金屬絲... |
 |
| 有許多泡泡的前叉油 |
 |
| 發霉的土封 (左右兩邊都一樣) |
 |
| 分解後、準備清潔的前叉各分件 |
清潔
 |

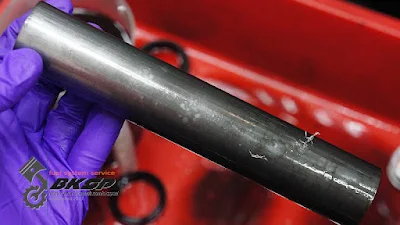

| 清潔外管內側 #1 |
 |
| 清潔外管內側 #2 |
 |
| 堪用的外管滑套 |
 |

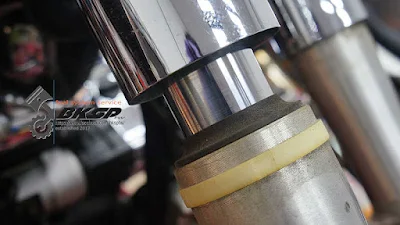

| 勉強可用的內管滑套 |
 |
| 待清潔的 spacer |
 |
| spacer 清潔後就跟新的一樣! ;-) |
組裝
 |
| 清潔後、待組裝的前叉各分件 |
 |
| 清潔阻尼棒固定螺絲並更換墊片 |
 |
| 鎖緊阻尼棒固定螺絲至規範扭力值 |
油、土封 & 前叉油
 |
| 原廠的前叉油土封套件 |
 |
| 裝填適量的液壓油(前叉油) |
 |
| 依規範的扭力值鎖緊各固定螺絲 |
 |
| 培林 OK、油封堪用... 塗抹油脂後上車安裝! |
 |
| 以制定的扭力值鎖緊各固定螺絲 |
完工所有保修作業
 |
| 完工! |
未保養的前叉雖然拆開後未有任何氧化、生鏽的情況, 但與保養完的前叉比較 - 其阻尼效果差異非常明顯! 保養完後的前叉明顯較未保養的更有阻尼效果...
