客戶一直認為原廠的橡膠煞車油管是造成煞車手感偏軟的主因, 因此在相關料件到貨後, 即驅車前來更換車上使用超過 10 年的原廠煞車油管...

Yamaha FZ1n 改金屬煞車油管
Yamaha FZ1n 改金屬煞車油管, 並更換引擎機油

延伸閱讀: Yamaha FZ1 車系的大保養檢修項目


更換引擎機油

漏掉舊機油
漏掉舊機油

已經被擴孔的機油洩油孔
已經被擴孔的機油洩油孔

因前手將洩油孔擴孔至 M15 且螺牙的狀況不佳的關係, 洩油螺絲必須要纏繞止洩膠帶才能抑制機油滲出... -_-


更換後煞車迴路的煞車油管 & 液壓油

金屬煞車油管

已經開始鏽蝕的放氣螺絲
已經開始鏽蝕的放氣螺絲

清潔附著許多結晶的斑鳩螺絲
清潔附著許多結晶的斑鳩螺絲

將斑鳩螺絲鎖至原廠制定的扭力值
將斑鳩螺絲鎖至原廠制定的扭力值

液壓油、排空氣

清潔油杯
清潔油杯

鎖緊放氣螺絲至規範扭力值
鎖緊放氣螺絲至規範扭力值

清潔油杯蓋相關零配件
清潔油杯蓋相關零配件


前煞車總幫維修包、金屬油管、液壓油

客戶告知他在按壓煞車拉桿時, 偶爾會有聽到自總幫傳出異音, 雖然沒有發生什麼異常的情況, 但是異音的情況總是讓他非常困擾, 深怕路上突然煞車失靈; 在排除自拉桿關節發出異音的因素後, 建議他將總幫的活塞總成換掉

準備更換煞車總幫的活塞總成
準備更換煞車總幫的活塞總成

從斑鳩螺絲流出的深色液壓油
從斑鳩螺絲中流出的深色液壓油 -_-

準備換上原廠活塞維修包
準備換上原廠活塞維修包

沾滿結晶物的活塞本體
沾滿結晶物的活塞本體

舊 VS 新活塞總成
舊 VS 新活塞總成

油壓缸的狀況還不錯, 目視並未看到太糟的刮痕...
油壓缸的狀況還不錯, 目視並未看到太糟的刮痕...

待清潔的油杯
待清潔的油杯

清潔乾淨的油杯
清潔乾淨的油杯

直接以肉眼就可以看出彈簧長度有差異
直接以肉眼就可以看出彈簧長度有差異

以進口油脂潤滑、保養相關零件
以進口油脂潤滑、保養相關零件

扭力時間 - 總幫固定螺絲
扭力時間 - 總幫固定螺絲

扭力時間 - 卡鉗斑鳩螺絲
扭力時間 - 卡鉗斑鳩螺絲

客戶特別交代要採雙出的方式... :-)
客戶特別交代要採雙出的方式... :-)

完工! 金屬煞車油管更換完畢!!
完工! 金屬煞車油管更換完畢!!


插曲 - 方向燈的線路破皮

在交車前的燈號測試時, 檢查到方向燈不會亮的情況, 經過一段時間查檢後, 確定問題點在大燈內側的方向燈電線 - 破皮, 因此造成該迴路的保險絲燒毀... @_@

方向燈的電線與車架磨到破皮, 並造成保險絲燒毀
方向燈的電線與車架磨到破皮, 並造成保險絲燒毀

除了電線外皮磨破外, 電線也有幾根已經斷掉
除了電線外皮磨破外, 電線也有幾根已經斷掉

退 pin 後重新接線
退 pin 後重新接線

排除電線破皮的問題
排除電線破皮的問題

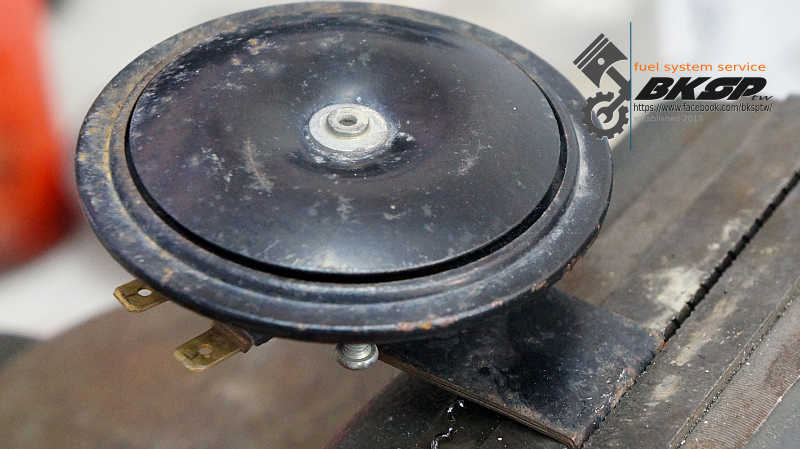

喇叭

客戶車上的喇叭看來應該是換過、非原廠的喇叭, 因固定位置會與前土除干涉的關係, 在拆除原廠的煞車油管 T 型接頭後, 將喇叭移至原 T 型接頭的位置

手工時間 - 彎折喇叭固定片
手工時間 - 彎折喇叭固定片

喇叭的新家 :-)
喇叭的新家 :-)


後記

因作業時間倉促的關係, 並沒有留下很詳細的作業照片, 但是重點都有留下了! ;-)
