檢修 - Suzuki Intruder 800(VL800) 喇叭故障 | 燒毀 | 短路 | 更換喇叭 | 外移 | 齒輪油

據客戶告知 - 這台 Suzuki Intruder 800(VL800) 原先是洗車完後, 喇叭會 "暫時" 故障, 待一陣子後就自己恢復正常; 但在日前就突然完全沒有聲響了!

Suzuki Intruder 800(VL800) 喇叭故障
Suzuki Intruder 800(VL800)

沒喇叭的車子又沒有改管, 騎起來應該很不安心...


檢查問題點

非常尷尬的位置 - 喇叭被包在冷排與汽缸中間

Suzuki 這個車廠很喜歡把喇叭藏在水箱後方...
Suzuki 這個車廠很喜歡把喇叭藏在冷排後方... -_-

檢查線路、接點

有原廠繪製的線路圖才不會瞎子摸象喔!
有原廠繪製的線路圖才不會瞎子摸象喔! ;-)

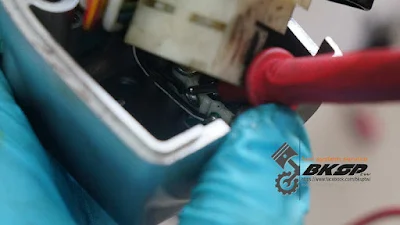

檢測把手開關內的接點
檢測把手開關內的接點

該有電壓、該要導通的都正常
該有電壓、該要導通的都正常


安裝新的喇叭, 並將其外移

客戶擔心未來如果喇叭再壞掉會很麻煩處理, 所以指定要把喇叭外移...

製作外移線路

製作喇叭外移的線路 #1
製作喇叭外移的線路 #1

製作喇叭外移的線路 #2
製作喇叭外移的線路 #2

手工時間 - 彎折喇叭固定鐵片

彎折固定喇叭的鐵片以避免與車上的零件發生干涉
彎折固定喇叭的鐵片以避免與車上的零件發生干涉

完成彎折作業
完成! :-)

外移喇叭的位置
外移喇叭的位置


更換傳動齒輪油

注油口螺絲 - 有點怪異的齒輪油顏色
注油口螺絲 - 有點怪異的齒輪油顏色...

變色的齒輪油, 且帶有刺鼻味...
變色的齒輪油, 且帶有刺鼻味...

洩下齒輪油
洩下齒輪油

齒輪油的油量偏少且過於黏稠
齒輪油的油量偏少且過於黏稠

帶磁性的洩油螺絲 - 磁鐵部位吸附了不少的鐵粉
帶磁性的洩油螺絲 - 磁鐵部位吸附了不少的鐵粉

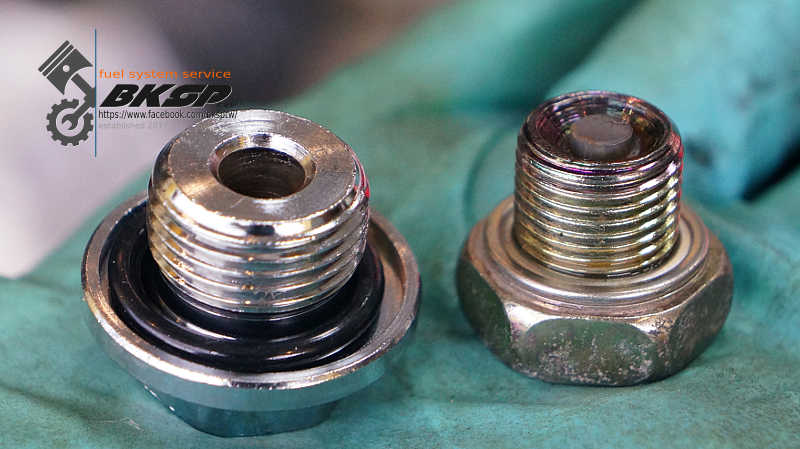

清潔注油口螺絲 & 洩油螺絲
清潔注油口螺絲 & 洩油螺絲

更換洩油螺絲上的鋁墊片
更換洩油螺絲上的鋁墊片

清潔洩油口後依原廠扭力值鎖緊洩油螺絲
清潔洩油口後依原廠扭力值鎖緊洩油螺絲

清潔注油口
清潔注油口

更換注油口螺絲的 O-Ring
更換注油口螺絲的 O-Ring

加入適量的新鮮齒輪油
加入適量的新鮮齒輪油

依制定扭力值鎖緊注油口螺絲
依制定扭力值鎖緊注油口螺絲
