準備做供油系統保養的 Kawasaki ZZR1200(ZX12) |
延伸閱讀: Kawasaki ZZR1200(ZX12) 大保養檢驗項目
開始作業 - 拆化油器!
![]() |
這次作業的主角 - Keihin 化油器 |
進氣端的汽門積碳概況
![]() |
由左至右 - 第 1 缸 & 第 2 缸 |
![]() |
由左至右 - 第 3 缸 & 第 4 缸 |
大部分解化油器
![]() |
這組化油器似乎從未動過混合比螺絲 - 還有 "封條" 封著! |
![]() |
油杯髒污的情況 |
![]() |
浮筒及其他零件的髒污情況 |
拆開油杯後令人意外的是 - 油杯內部各零件並沒有很髒...
![]() |
三角油針已經有磨損的痕跡 |
![]() |
霧化管 & 怠速油嘴的髒污情況 |
![]() |
三角油針座及濾網的髒污情況 |
拆下混合比調整螺絲
![]() |
挖掉混合比螺絲的 "封條" |
![]() |
積碳的混合比螺絲, 以及變形的 O-Ring... |
![]() |
負壓膜室 & 負壓膜總成
![]() |
負壓膜室中已經分不清是膠還是陳年的油垢... |
![]() |
負壓膜總成 |
![]() |
負壓膜室的髒污情況 |
化油器的進氣端
![]() |
化油器進氣端 - 蝴蝶閥可說很乾淨, 僅有一點積碳附著 |
![]() |
化油器進氣端的髒污特寫 |
![]() |
負責與集氣箱氣密的 O-Ring 有壓傷的痕跡 |
![]() |
待清潔、保養的各化油器分件 |
![]() |
以超音波清洗化油器各零配件 |
油門位置感知器(TPS)異常
在拆除化油器上的油門位置感知器(TPS)前需要記錄當下的電阻值, 但是這組化油器上的 TPS 的電阻卻是會亂跳... 因這個感知器是不能清潔、保養的, 所以如果異常的話僅有更換一途.![]() |
電阻值亂跳、疑似故障的 TPS |
![]() |
![]() |
改量測輸出電壓 |
組裝、調整化油器
![]() |
經過數次超音波震盪清洗後, 藥水已呈灰黑色... |
![]() |
負壓膜清潔前 VS 清潔後 |
![]() |
髒污已滲入金屬的毛細孔內, 再怎麼清洗就是洗不掉! |
![]() |
清潔後的混合比調整螺絲 |
![]() |
括除油杯上的墊片膠... |
![]() |
特寫 - 清洗後的負壓膜室 |
![]() |
特寫 - 清洗後的化油器進氣端 |
![]() |
待組裝的化油器零組件 |
![]() |
更換超轉斷油電磁閥的 O-Rings |
![]() |
化油器維修包 - 準備更換耗材... |
![]() |
![]() |
調整油面高度中... |
![]() |
化油器整理完畢! |
安裝化油器及相關零配件
![]() |
拉索狀況 OK, 沒有任何脫、斷線的情況 |
![]() |
保養拉索 |
![]() |
即使拉索已經上油保養過, 油門轉動還是不順; 將手把拆下後清潔內管 |
![]() |
手把內管清潔完畢 |
![]() |
手把內管已經被磨出了一道凹槽... |
![]() |
清潔手把 |
檢測點火系統
在裝上良品 TPS 並將化油器裝上車測試發動 - 早前冷車即使拉了阻風門, 引擎依然不好發動的情況已有改善, 但引擎並不甚順暢, 偶有 backfire 的聲音傳出...
因供油系統已經整理過的關係, 所以從點火系統下手檢查.
![]() |
準備檢查點火系統相關零配件 |
![]() |
聞名遐邇的 "油冷" 火星塞... |
火星塞的電極狀態 OK, 但是熱值不對 - 太低了!
![]() |
車上裝的是熱值過低的 Bosch U3CC 火星塞 |
![]() |
各缸火星塞的電極狀態 |
檢查、清潔高壓線 & 火星塞帽, 並更換正確熱值的火星塞
![]() |
檢查高壓線 & 火星塞帽 |
![]() |
待清潔的火星塞帽 & 要換掉的 Bosch 火星塞(已清潔) |
![]() |
準備換上符合原廠規範熱值的火星塞 |
![]() |
依據指定的扭力值鎖緊火星塞 |
![]() |
清潔火星塞孔周遭的油漬、泥沙 |
![]() |
油漬、泥沙會造成火星塞帽無法密合而讓水有機會滲入 |
![]() |
清潔火星塞帽 & 高壓線 |
![]() |
四缸平衡完畢! :-) |
![]() |
可以順利通過四期排氣檢驗的數值 |
更換引擎機油
![]() |
洩除舊機油 |
![]() |
更換洩油螺絲墊片(鋁質墊片屬一次性消耗品) |
![]() |
拆除機油濾芯時記得別讓照片上的華司黏在舊濾芯上喔! ;-) |
![]() |
所有的洩油螺絲 & 機油濾芯依據原廠規範扭力鎖緊 |
![]() |
清潔注油口周遭部位, 避免塵土掉入... |
![]() |
漏下的機油內有 1 小片約 2 mm 的金屬屑 |
發電機接頭有燒熔的情況
調整四缸平衡時注意到大燈的亮度會隨著轉速而變動, 這種情況對於這台車來說是有問題的, 經過查線後確定是發電機側的問題...
![]() |
發電機接頭燒熔、電線外皮剝落 |
![]() |
接頭內部的慘況 #1 |
![]() |
接頭內部的慘況 #2 |
![]() |
重新製作端子 & 接頭 |
![]() |
發電機端有 1 個端子狀況 OK, 所以不再另外做新的, 直接沿用 |
電池的狀況 OK
![]() |
電池除了內阻稍微高了些之外, 其餘的數值看起來不錯 |
![]() |
啟動引擎時的壓降不大 |
實際上路試車, 驗證保養後的各項功能
![]() |
Kawasaki ZZR1200 保養後試車 |
此台 Kawasaki ZZR1200(ZX12) 經過分解/清潔化油器並更換內部的耗材、調整供油設定(混合比 & 油面高度)、四缸平衡、更換錯誤熱值的火星塞、排除發電機回充電壓過低的問題後, 上路試車的感想只有一個字 - "順"!
鏈條導鍊塊脫落

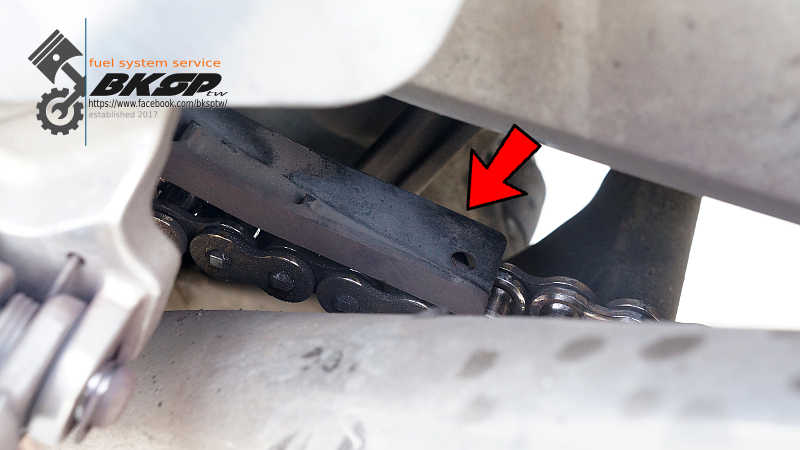

試車期間唯一的問題是 "鏈條導鍊塊(chain slider)", 因為其底部的鉚釘脫落的關係, 在回油的時候會碰觸鏈條而發出聲響![]() |
鏈條導鍊塊的鉚釘脫落 |
鏈條導鍊塊重新打上鉚釘
![]() |
待固定的鏈條導鍊塊 |
![]() |
鏈條導鍊塊長期被鏈條撥打, 在搖臂上刮出了 2 道凹痕 |
![]() |
完工 - 重新打上鉚釘的鏈條導鍊塊 |
![]() |
鏈條導鍊塊底部已經被挖出一道深溝 |
其他補充
![]() |
排氣管後段與中段連接處的石墨墊片已經稍微變形了... |
![]() |
排氣管後段的固定螺絲有部份的螺牙已經壓壞 |
