客戶留下這台里程低、極少騎乘的 Harley-Davidson Street Rod 750(XG750A) 要做例行保養及代工...
 |
| 待保養、少騎乘的 Harley-Davidson Street Rod 750(XG750A) |
延伸閱讀:
Harley-Davidson Street Rod(XG750A) 大保養檢驗項目
排氣管
 |

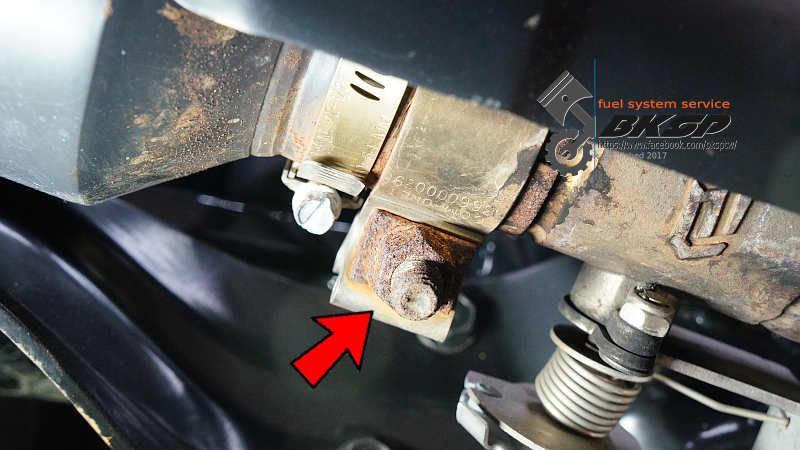

| 鏽蝕嚴重的排氣管固定束環螺帽 |
 |
| 須拆除的排氣管閥門 |
 |
| 中段內的觸媒 |
 |
| 安靜的原廠排氣管尾段 |
 |
| 中段部位的隔熱/防燙蓋 |
 |
| 拆下排氣閥門的控制旋鈕 |
空氣濾芯
 |
| 客供品 - 知名品牌的可重複使用空濾 |
 |
| 清潔曲軸箱回收油氣造成的油漬 |
 |
| 原廠空濾特意將回收的油氣導向後缸 |
 |
| 新空濾安裝完畢 |
機油、濾芯
 |
| 客供品 - 機油、濾芯, 以及被遮住的洩油螺絲 |
 |
| SOP - 乾淨的油盆 |
為何滲油?
 |
| 水箱護蓋底部的油漬 |
 |
| 整流器及周遭的線路都有機油附著 |
 |
| 特寫整流器接頭上的油漬 |
機油沾染到的部位僅有水箱護蓋、整流器及附近的線路, 引擎及機油濾芯都沒有任何油漬...
綜此判斷應該是前手更換機油濾芯時, 未依照原廠建議的 SOP 作業 - 拆水箱護蓋、整流器. 可能為了節省作業時間, 直接拆卸機油濾芯, 因此才造成機油溢流至周遭部位
換機油、濾芯
 |
| 漏掉舊機油 |
 |
| 清潔濾芯接合面 |
 |
| 客供的洩油螺絲尺寸不對, 只能繼續沿用原廠洩油螺絲... |
 |
| 更換 O-Ring 並清潔接合部位 |
 |
| 鎖緊至車廠指定的扭力值區間內 |
 |
| 依原廠指示 - 濾芯僅以手鎖緊即可... ;-) |
每個車廠皆有其文化、趣味所在. 歐系的 BMW 機油濾芯要 11 Nm, 有些日系車要求要鎖至 26 Nm, 美系車的哈雷居然只要求用手轉緊即可 XD
 |
| 清潔水箱護蓋 #1 |
 |
| 清潔水箱護蓋 #2 |
 |
| 添加機油至合適液面高度 |
引擎冷卻液
 |
| 很笨的設計?! |
Harley-Davidson Street Rod 750(XG750A) 因為油箱設計的關係, 如果不在底部再額外串接燃油管, 那麼即使左側油箱內的汽油已經耗盡了, 右側大部分的汽油還是只會停留在右側...
設計車輛的工程師可能沒想到解決一個問題, 卻又衍生另外一個問題?
想拆油箱下來? 簡單! 先將那條串接左右側油箱的燃油管拆掉! -_-
 |
| 龜裂、建議更換的燃油管 #1 |
 |
| 龜裂、建議更換的燃油管 #2 |
 |
| 冷卻液已有輕微結晶化的情況 |
 |
| 洩掉舊冷卻液並清潔水箱蓋及注水口 |
 |
| 清潔副水箱 |
 |
| 盡可能洗出殘留的舊冷卻液 |
 |
| 更換洩水螺絲的鋁墊片 |
 |
| 準備加入新鮮的引擎冷卻液 |
 |
| 排完空氣後補滿冷卻液至指定液面高度 |
其他、代工
前叉內管
 |
| 電鍍層鏽蝕的前叉內管 |
延伸閱讀:
簡易的前叉金屬部位防鏽
 |
| 拋修後的內管 - 右側 |
 |
| 拋修後的內管 - 左側 |
 |
| 特寫拋修後的內管 - 雖然摸不到有凹陷感, 但電鍍層已有多處蛀孔... |
方向燈開關
 |
| 卡住、不會歸位的方向燈開關 |
 |
| 機構設計造成不順、卡卡的狀況 |
根據分解開關總成後判斷 - 應是機構設計所造成的不順、卡卡狀況, 也就是說 - 多使用方向燈開關, "磨合期" 過了後就順了! ;-)
 |
| 組裝開關總成 |
風鏡、支架 & 整線
 |
| 拆除中的風鏡支架 |
多條線路、油門拉索經過風鏡支架, 除了這些線/拉索需要先拆下外, 固定在支架上的方向燈總成也得暫時先拆除, 而要拆方向燈總成... 大燈得先拆下! 環環相扣 -_-
 |
| 假組裝 |
整線
 |
| 整理車頭、行車記錄器的線路 #1 |
 |
| 整理車頭、行車記錄器的線路 #2 |
 |
| 整線完畢 |
煞車液壓油
 |
| 須清潔的油杯蓋分件 |
 |
| 浮在液壓油表面的雜質 |
 |
| 清潔油杯 |
 |
| 準備倒入新鮮的液壓油 |
 |
| 準備裝回清潔完的油杯蓋分件 |
循環換油的過程中一直有氣泡冒出. 因為煞車拉桿的行程很長, 故判斷應該是管路內尚有未排出的空氣...
 |
| 鎖緊放氣螺絲至規範扭力值 |
後煞車迴路
 |
| 油杯內的液壓油已經快見底囉! |
 |
| 清潔油杯 |
 |
| 循環更換數次液壓油後裝回清潔過的油杯蓋分件 |
 |
| 以制定扭力值鎖緊卡鉗上的放氣螺絲 |
組裝、燃油管
 |
| 裝回前土除 |
串接用的燃油管
 |
| 換上可耐高壓的燃油管 |
 |
| 雖然汽油流滿地, 最終還是裝好了新的燃油管... -_- |
安裝這條燃油管的過程中, 確確實實體驗到老外說的那句 "WHAT A STUPID DESIGN" 的意含! T_T
其他
 |
| 缺電源、無作用的行車記錄器 |
 |
| 建議更換的後煞車來令片 |
 |
| 特寫很薄的後煞車來令片 |
試車
 |
| Harley-Davidson Street Rod 750(XG750A) 例行保養後上路試車 |
所有保修項目皆正常運作
前煞車在排出管路內的氣泡後, 拉桿作動的行程明顯縮短許多, 現在僅須拉約 1/3 即有煞車, 不像原先須拉至 1/2 才開始有煞車
Harley-Davidson Street Rod 750(XG750A) 是一台蠻有趣的車 ;-) 排氣量不大, 但是低轉的衝勁十足, 想要慢慢騎還真有點難度. 座高不低但腳踏板的高度對於腳長的人可能會有些彆扭
追加 - 拆行車記錄器
 |
| 拆除後座底下的線路 |
 |
| 疑似搭接電源的位置 |
 |
| 拆除 & 清潔 #1 |
 |
| 拆除 & 清潔 #2 |
 |
| 拆除 & 清潔 #3 |
