保修 - Kawasaki Z800 更換前叉油土封 | 前叉漏油 | 內管鏽蝕 | 液壓油 | 例行保養

客戶留下這台左側前叉漏油的 Kawasaki Z800 給本店...

前叉漏油的 Kawasaki Z800
前叉漏油的 Kawasaki Z800

延伸閱讀: Kawasaki Z900 大保養檢驗項目


前叉油土封

漏油有點嚴重的左側前叉
漏油有點嚴重的左側前叉

經過 1 天的放置後, 左前叉底下會有 1 灘約 2 個 50 原硬幣大小的油漬...

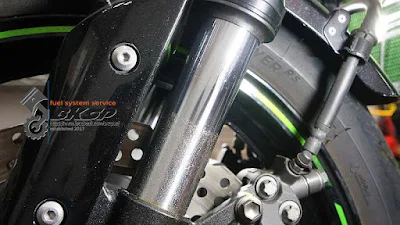

右側沒漏油, 只是內管稍微髒了些...
右側沒漏油, 只是內管稍微髒了些...

前置作業

被換成十字的土除固定螺絲
被換成十字的土除固定螺絲

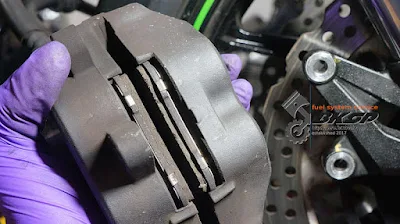

前煞車來令片
前煞車來令片約剩 1/2

前輪軸 & 其他

無法正常拆卸的前輪軸
無法正常拆卸的前輪軸

前輪軸無法以正常的手工具甚至氣動板手拆卸, 即使透過加熱的方式, 輪軸依舊不動如山, 最後只能利用加大力距的方式拆卸... -_-

好不容易拆下的輪軸
好不容易拆下的輪軸

拆下的輪軸並無明顯的鏽蝕, 其管身甚至還有前手塗抹的油脂... 所以是什麼原因造成這麼難拆??!

H4 的燈座
奇怪的設計 - H4 的燈座, 但卻是裝 H7 的燈泡...

分解 - 左側前叉

大部分解
大部分解

內管背面
內管背面

特寫氧化、鏽蝕的部位
特寫氧化、鏽蝕的部位

延伸閱讀: 簡易的前叉金屬部位防鏽

經過清潔後, 有改善但...
經過清潔、拋修後, 有改善但...

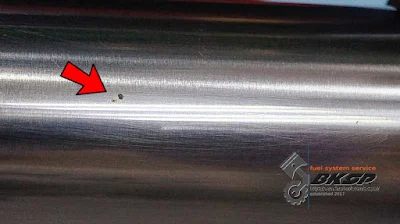

電鍍層表面有許多蛀孔
電鍍層表面依然有許多細小的 "蛀孔"

清潔 - 外管
清潔 - 外管

清潔 - 滑套
清潔 - 內外管滑套

清潔後、待組裝的前叉分件
清潔後、待組裝的前叉分件

適量的前叉液壓油
倒入適量的前叉液壓油

狀況差的右側前叉

右側前叉前叉雖然沒有漏油、土封僅輕微龜裂, 但是拆開後才知道 - 內部有很厚的一層油泥附著...

輕微鏽蝕、氧化 & 油泥
輕微鏽蝕、氧化 & 油泥

拆下阻尼管
看到這麼嚴重的油泥, 只能拆下阻尼管做進一步的清潔...

待清潔、檢測的各前叉分件
待清潔、檢測 & 更換的各前叉分件

狀況不是很好的內管背面
狀況不是很好的內管背面

細部分解右側前叉
細部分解右側前叉

清潔、組裝

清潔外管內部
清潔外管底部的油泥

鏽蝕的內管電鍍層 #1
鏽蝕的內管電鍍層 #1 - 背面

鏽蝕的內管電鍍層 #2
鏽蝕的內管電鍍層 #2 - 背面特寫

鏽蝕的內管電鍍層 #3
鏽蝕的內管電鍍層 #3 - 正面特寫

疑似剝落的電鍍層
疑似剝落的電鍍層

特寫疑似剝落的電鍍層部位
特寫疑似剝落的電鍍層部位

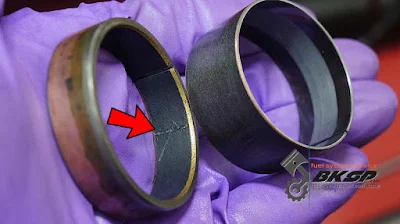

建議更換的內管滑套
堪用, 但下次保養時建議更換的內管滑套

待組裝的前叉分件
待組裝的前叉分件

清潔接合面
清潔接合面

以指定扭力值依序鎖緊各固定螺絲
以指定扭力值依序鎖緊各固定螺絲

清潔輪軸
清潔輪軸並塗上油脂

將輪軸鎖緊至規範扭力值
將輪軸 & 相關固定螺絲鎖緊至規範扭力值


機油、濾芯

準備更換機油、濾芯
準備更換機油、濾芯

洩油螺絲
吸附些許金屬泥的洩油螺絲

清潔、更換鋁墊片
清潔、更換鋁墊片

洩油螺絲的鋁墊片屬於 **一次性** 耗材, 請勿重複使用! ;-)

清潔濾芯接合面
清潔濾芯接合面

鎖緊機油濾芯至指定扭力值
鎖緊機油濾芯 & 洩油螺絲至指定扭力值

清潔注油口 & 外蓋
清潔注油口 & 外蓋

加入適量的新鮮機油
加入適量的新鮮機油

細長金屬片
漏下的機油內有一片長度約 2 mm 的細長金屬片 & 少量的金屬粉


試車

保修完、準備試車的 Kawasaki Z800
保修完、準備外出試車的 Kawasaki Z800

試車過程中刻意騎在狀況較差的路面, 並在路況允許的前提下大力按壓前煞車, 藉此加大前叉作動的行程; 經過近 8 KM 的測試, 左右兩側的前叉並無任何滲油的跡象... :-)

不過... 還得再持續觀察一段里程, 因為油封並不會被刮個幾次就開始滲漏(除非是很大且鋒利的 "蛀孔")



(本 BKSPtw Blog 內任何一篇文章皆可自由轉載, 但是煩請註明出處並附上文章連結. 感謝!)

若各位朋友有任何保養/維修的需求, 歡迎來電/信詢問. Thanks!
